RflySim3D 多模态传感器 API 文档

本文档描述 RflySim 中所有 多模态传感器 的参数定义。

---

版本限制总览

版本	支持的 TypeID	传感器数量限制	目标飞机限制
免费版 (CurrentVersion < 6)	1, 2, 3, 4, 5, 8, 10, 20, 21, 22, 23, 30, 31	最多 3 个 (SeqID < 3)	仅 Copter#1 (TargetMountType=4 除外)
付费版 (CurrentVersion ≥ 6)	全部 18 种	无限制	无限制

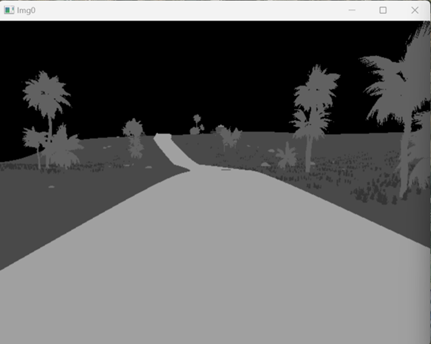

付费版独占传感器: Type 6 (声音)、Type 7 (深度点云)、Type 9 (吊舱)、Type 40 (红外灰度)、Type 41 (红外伪彩色)。

版本说明

上表沿用本文既有的授权划分；当前 SDK 随附文档的不同页面对部分 TypeID 的版本归属存在不一致。Python SDK 本身不执行授权检查，实际可用类型、数量和目标载具限制以正在运行的 RflySim3D/RflySimUE5 版本及许可证为准。

---

通用参数说明 (VisionSensorReq / VisionSensorReqNew)

普通传感器使用 VisionSensorReq。Type 9 吊舱动态控制使用增加了 bitmask 的 VisionSensorReqNew；下表的 bitmask 仅存在于后者。Config.json 的字段名与 Python 属性名均保留 SDK 的 Eular 拼写。

字段	类型	说明
checksum	uint16	请求数据校验位，固定为 12345。12346 是吊舱状态回传校验值，不用于传感器请求
SeqID	uint16	传感器实例序号 ID（唯一标识）
bitmask	uint32	更新控制位掩码，当前主要用于 Type 9 吊舱；普通 VisionSensorReq 不含此字段
TypeID	uint16	传感器类型 ID（本文档核心）
TargetCopter	uint16	绑定的目标飞机 ID（可动态变更）
TargetMountType	uint16	安装模式（见下方详细说明）
DataWidth	uint16	数据/图像宽度（像素 或 射线列数）
DataHeight	uint16	数据/图像高度（像素 或 射线行数）
DataCheckFreq	uint16	数据更新频率 (Hz)，0 时默认 30Hz
SendProtocol[8]	uint16[8]	传输协议参数（见下方详细说明）
CameraFOV	float	通常表示相机视场角 (度)；部分点云传感器会复用该字段，具体含义见对应 TypeID
SensorPosXYZ[3]	float[3]	传感器位置 (米)。载具挂载时为相对载体中心的 FRD 偏移；世界固定时为世界坐标
EularOrQuat	float	>0.5 使用四元数，≤0.5 使用欧拉角。字段名沿用 SDK 的 Eular 拼写
SensorAngEular[3]	float[3]	传感器安装欧拉角 (Roll, Pitch, Yaw, 度)，相对载体 FRD 坐标系
SensorAngQuat[4]	float[4]	传感器安装四元数 (w, x, y, z)
otherParams[16]	float[16]	各传感器专用参数（见各类型说明）

---

传感器安装模式 (TargetMountType)

值	模式	说明
0	载具固连	传感器随载具整体运动（位置+姿态跟随）
1	载具底部固连	与模式 0 类似，但 Z 偏移减去载具中心高度
2	世界固定	传感器位置/姿态使用世界绝对坐标，不跟随任何载具
3	姿态世界固定	位置跟随载具，但传感器姿态保持在世界坐标系中，不随载具姿态变化
4	传感器附加	附加到另一个传感器上，此时 TargetCopter 表示目标传感器的 SeqID

---

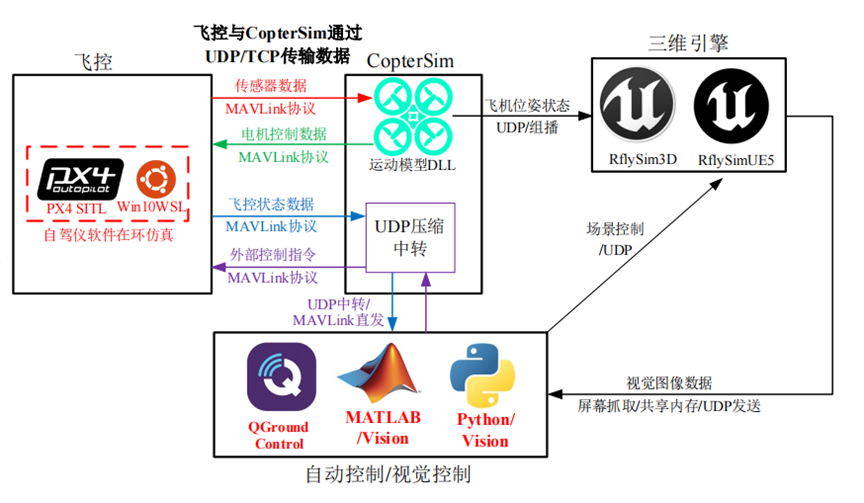

数据传输模式 (SendProtocol)

索引	字段	说明
[0]	sendMode	传输模式: 0=共享内存；1=UDP JPEG（图像）或自定义二进制（点云/其他数据）；2=UDP 原始未压缩图像；3=UDP PNG
[1-4]	IP 地址	当 sendMode=1/2/3 时，指定目标 IP (四段)
[5]	端口号	当 sendMode=1/2/3 时，指定目标端口
[6]	sendModeEx	UDP 分片大小 (bytes)。有效范围 100–60000，默认 60000。控制每个 UDP 包的有效载荷大小
[7]	功能标志位	各类型含义不同（见各传感器说明）

注意: sendMode 2 和 3 仅用于图像类传感器。Type 5、7、10、20–23、30、31 应只使用各自支持的 0/1 模式；Python SDK 未定义这些类型在模式 2/3 下的接收行为。Type 6 的特殊配置见其单独说明。

---

传感器类型详细参数

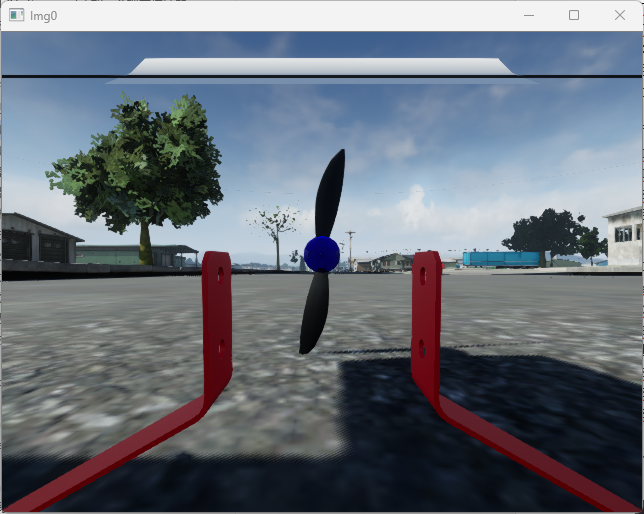

Type 1 — RGB 图像

项目	说明
用途	捕获彩色场景图像
获取原理	在传感器位置放置虚拟相机，渲染当前视角的全彩图像
输出格式	RGB 彩色图 (W×H×3 bytes)
DataWidth / DataHeight	图像分辨率 (像素)
CameraFOV	相机视场角 (度)
otherParams	无专用参数

Config.json 示例

{
    "VisionSensors": [{
        "SeqID": 0,              // 传感器序号，填0则自动递增
        "TypeID": 1,             // 传感器类型：1=RGB
        "TargetCopter": 1,       // 绑定飞机ID（免费版仅支持1号）
        "TargetMountType": 0,    // 安装模式：0=载具固连
        "DataWidth": 640,        // 图像宽度（像素）
        "DataHeight": 480,       // 图像高度（像素）
        "DataCheckFreq": 30,     // 数据更新频率（Hz）
        "SendProtocol": [0,0,0,0,0,0,0,0], // [0]=0共享内存/1 UDP JPEG/2原始图像/3 PNG；[1-4]=IP；[5]=端口；[6]=分片大小；[7]=功能位
        "CameraFOV": 90,         // 视场角（度）
        "EularOrQuat": 0,        // 0=欧拉角, >0.5=四元数
        "SensorPosXYZ": [0.3, 0, 0],     // 相对载体中心的 FRD 偏移（米）
        "SensorAngQuat": [0,0,0,0],      // 四元数姿态 (w,x,y,z)
        "SensorAngEular": [0,0,0],       // 欧拉角姿态 (Roll,Pitch,Yaw，度)
        "otherParams": [0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0]  // 专用参数（RGB无需设置）
    }]
}

Python 取图 Demo

以下为所有图像类传感器 (1, 2, 3, 4, 8, 40, 41) 通用的取图流程。后续传感器仅列出差异部分。

import VisionCaptureApi
import cv2, time, sys

vis = VisionCaptureApi.VisionCaptureApi()  # 可传入 RflySim3D 的 IP

# 1. 加载 Config.json
vis.jsonLoad()                  # 默认加载同目录下 Config.json

# 2. 向 RflySim3D 发送取图请求
if not vis.sendReqToUE4():
    sys.exit(0)

# 3. 开启取图线程
vis.startImgCap()

# 4. 按需更新传感器参数（运行时也可重复调用）
vs = vis.VisSensor[0]
vs.CameraFOV = 60
vs.SensorPosXYZ = [0.3, 0, 0]
vis.sendUpdateUEImage(vs)

# 5. 循环读取图像
while True:
    time.sleep(1/30.0)
    for i in range(len(vis.hasData)):
        if vis.hasData[i]:
            cv2.imshow('Img'+str(i), vis.Img[i])  # vis.Img[i]: np.ndarray (H×W×3, uint8, BGR)
            cv2.waitKey(1)

Python 输出: vis.Img[i] → np.ndarray (H×W×3, uint8, BGR 彩色图)

ROS 数据

话题	消息类型	编码
/rflysim/sensor{SeqID}/img_rgb	sensor_msgs/Image	bgr8

ROS2 区分: ROS1 使用 rospy.Publisher；ROS2 使用 node.create_publisher + QoSProfile(depth=10, reliability=RELIABLE)。需设置 VisionCaptureApi.isEnableRosTrans = True 启用。

C++ ROS 订阅 Demo

ROS1:

#include <ros/ros.h>
#include <sensor_msgs/Image.h>
#include <cv_bridge/cv_bridge.h>
#include <opencv2/highgui.hpp>

void imageCallback(const sensor_msgs::ImageConstPtr& msg) {
    cv::Mat img = cv_bridge::toCvShare(msg, "bgr8")->image;
    cv::imshow("RflySim RGB", img);
    cv::waitKey(1);
}

int main(int argc, char** argv) {
    ros::init(argc, argv, "rflysim_img_sub");
    ros::NodeHandle nh;
    // 话题名按实际 SeqID 修改，如 /rflysim/sensor0/img_rgb
    ros::Subscriber sub = nh.subscribe("/rflysim/sensor0/img_rgb", 1, imageCallback);
    ros::spin();
    return 0;
}

ROS2:

#include <rclcpp/rclcpp.hpp>
#include <sensor_msgs/msg/image.hpp>
#include <cv_bridge/cv_bridge.h>
#include <opencv2/highgui.hpp>

class ImgSub : public rclcpp::Node {
public:
    ImgSub() : Node("rflysim_img_sub") {
        // ROS2 需指定 QoS，与 SDK 发布端保持一致
        auto qos = rclcpp::QoS(10)
            .reliability(rclcpp::ReliabilityPolicy::Reliable)
            .durability(rclcpp::DurabilityPolicy::TransientLocal);
        sub_ = create_subscription<sensor_msgs::msg::Image>(
            "/rflysim/sensor0/img_rgb", qos,
            [this](sensor_msgs::msg::Image::SharedPtr msg) {
                auto img = cv_bridge::toCvShare(msg, "bgr8")->image;
                cv::imshow("RflySim RGB", img);
                cv::waitKey(1);
            });
    }
private:
    rclcpp::Subscription<sensor_msgs::msg::Image>::SharedPtr sub_;
};

int main(int argc, char** argv) {
    rclcpp::init(argc, argv);
    rclcpp::spin(std::make_shared<ImgSub>());
    rclcpp::shutdown();
    return 0;
}

注意: ROS2 订阅端的 QoS 需与 SDK 发布端一致（Reliable + TransientLocal），否则无法收到消息。话题名中的 sensor0 按实际 SeqID 替换。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\4.SendProtocolAPI

---

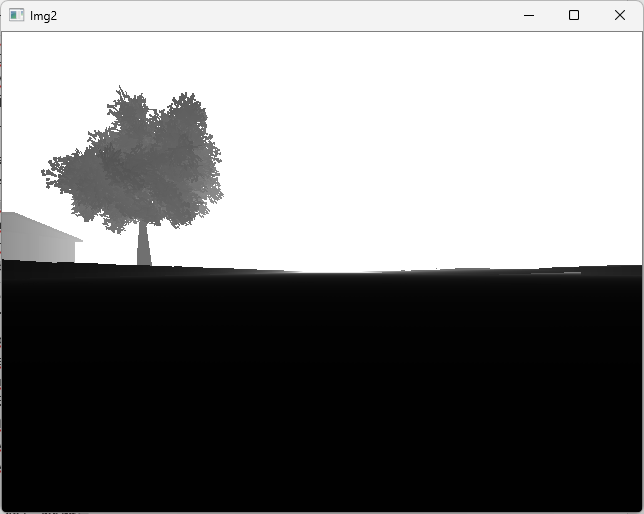

Type 2 — 深度图

项目	说明
用途	获取场景中每个像素到相机的距离信息
获取原理	在传感器位置放置虚拟相机，采用浮点精度渲染场景深度
输出格式	16-bit 深度图 (W×H×2 bytes)
DataWidth / DataHeight	图像分辨率 (像素)
CameraFOV	相机视场角 (度)
otherParams	无专用参数

Python 输出: vis.Img[i] → np.ndarray (H×W, uint16, 16-bit 深度值)。取图流程同 Type 1，Config.json 中 TypeID 改为 2 即可。

ROS: /rflysim/sensor{SeqID}/img_depth · sensor_msgs/Image · 编码 mono16

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\1.ImgSenorAPI\3.DepthCameraDemo

---

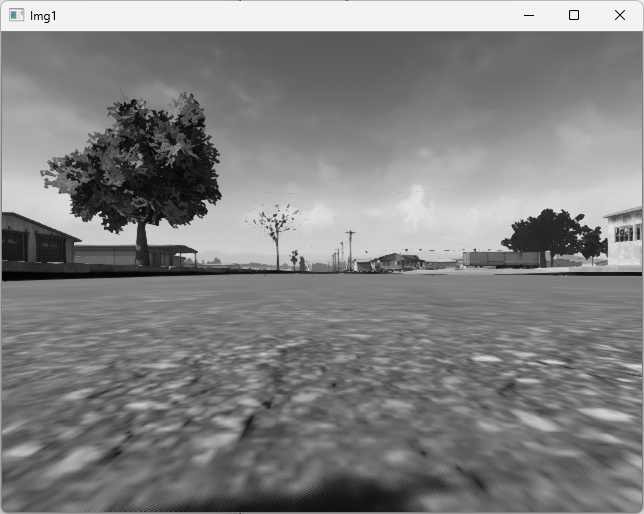

Type 3 — 灰度图

项目	说明
用途	捕获单通道灰度场景图像
获取原理	在传感器位置放置虚拟相机，渲染彩色图像后转换为灰度
输出格式	单通道灰度 (W×H×1 bytes)
DataWidth / DataHeight	图像分辨率 (像素)
CameraFOV	相机视场角 (度)
otherParams	无专用参数

Python 输出: vis.Img[i] → np.ndarray (H×W, uint8, 单通道灰度)。取图流程同 Type 1，TypeID 改为 3。

ROS: /rflysim/sensor{SeqID}/img_gray · sensor_msgs/Image · 编码 mono8

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\4.SendProtocolAPI

---

Type 4 — 分割图

项目	说明
用途	语义分割图像，场景中不同物体按其标注值分配不同颜色
获取原理	在传感器位置放置虚拟相机，根据每个物体预设的分割标注值 (CustomDepthStencilValue) 进行着色渲染
输出格式	RGB 彩色图 (W×H×3 bytes)
DataWidth / DataHeight	图像分辨率 (像素)
CameraFOV	相机视场角 (度)
otherParams	无专用参数

Python 输出: vis.Img[i] → np.ndarray (H×W×3, uint8, BGR 分割图)。取图流程同 Type 1，TypeID 改为 4。

ROS: /rflysim/sensor{SeqID}/img_Segmentation · sensor_msgs/Image · 编码 bgr8

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\1.ImgSenorAPI\5.SegmentImageDemo

---

Type 5 — 测距传感器

项目	说明
用途	单射线距离测量 (前向)
获取原理	从传感器位置沿前向发射一条射线，检测与场景物体的碰撞并返回距离
DataCheckFreq	测距频率 (Hz)
共享内存大小	1 + 8 + 14×4 = 65 bytes

otherParams 定义:

索引	参数	说明
[0]	maxRange	最大测距距离 (米)

输出数据包含: - Distance: 测量距离 (米)，未命中返回 -1 - disCopterID: 命中目标的 CopterID (-1 为非飞机目标) - disData[0-2]: 发射点位置 (NED, 米) - disData[3-5]: 传感器姿态角 (Roll, Pitch, Yaw, 度) - disData[6-8]: 命中点位置 (NED, 米) - disData[9-11]: 命中目标中心位置 (NED, 米)

Python 输出: vis.Img[i] → DistanceSensor 对象，含 .Distance(米)、.CopterID、.RayStart[3]、.AngEular[3]、.ImpactPoint[3]、.BoxOri[3]。当前解码器将 .Distance 和 .CopterID 也存为长度为 1 的 NumPy 数组；读取标量时使用 [0]。vis.DistanceSensor 只是初始化属性，当前接收逻辑不会把测距结果写入其中。

测距传感器通常使用 TargetMountType=4 挂载到一个图像传感器上，共享位置和姿态。

Config.json 示例（挂载到 RGB 相机）

{
    "VisionSensors": [
        {
            "SeqID": 0,
            "TypeID": 1,              // 先创建 RGB 相机
            "TargetCopter": 1,
            "TargetMountType": 0,
            "DataWidth": 640,
            "DataHeight": 480,
            "DataCheckFreq": 30,
            "SendProtocol": [1,0,0,0,0,0,0,0],  // UDP 模式
            "CameraFOV": 90,
            "EularOrQuat": 0,
            "SensorPosXYZ": [0.3, 0, 0],
            "SensorAngQuat": [0,0,0,0],
            "SensorAngEular": [0,0,0],
            "otherParams": [0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0]
        },
        {
            "SeqID": 0,
            "TypeID": 5,              // 测距传感器挂载到上方 RGB
            "TargetCopter": 0,
            "TargetMountType": 4,     // MountType=4 挂载到 SeqID=0 的传感器
            "DataWidth": 640,
            "DataHeight": 480,
            "DataCheckFreq": 30,
            "SendProtocol": [1,0,0,0,0,0,0,0],
            "CameraFOV": 90,
            "EularOrQuat": 0,
            "SensorPosXYZ": [0, 0, 0],
            "SensorAngQuat": [0,0,0,0],
            "SensorAngEular": [0,0,0],
            "otherParams": [200,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0]  // maxRange=200m
        }
    ]
}

ROS: 测距传感器数据不发布独立 ROS 话题，通过 Python vis.Img[i] 中的 DistanceSensor 对象直接访问。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\1.ImgSenorAPI\6.RangingImageDemo

---

Type 6 — 声音传感器（开发中，付费版）

项目	说明
用途	环境音频采集与分析（如环境音监测、声源定位、语音识别等）
获取原理	捕获并输出 RflySim3D 场景中的实时音频数据
输出格式	实时音频数据串流 (支持双声道, 48kHz采样)
DataWidth / DataHeight	无效
CameraFOV	无效
共享内存大小	不支持共享内存

otherParams 定义:

索引	参数	说明
[0]	enableAudio	1: 开启并发送音频数据； 0: 停止发送音频数据

网络通信配置 (SendProtocol): | 索引 | 字段 | 说明 | |:-:|------|------| | [0] | sendMode | 当前官方 Type 6 例程填写 0；该类型不使用 SDK 的通用共享内存接收路径，而是独立通过 UDP Socket 接收 | | [1-4] | IP 地址 | 音频数据接收端 IP；官方例程使用 127.0.0.1 | | [5] | 端口号 | 音频数据传输的目标端口号 |

Config.json 示例

{
    "VisionSensors": [
        {
            "SeqID": 0,
            "TypeID": 6,                    // 声音传感器
            "TargetCopter": 0,
            "TargetMountType": 0,
            "DataWidth": 0,
            "DataHeight": 0,
            "DataCheckFreq": 30,            // 发送频率
            "SendProtocol": [0,127,0,0,1,28003,0,0], // UDP 端口 28003
            "CameraFOV": 0,
            "EularOrQuat": 0,
            "SensorPosXYZ": [0, 0, 0],
            "SensorAngQuat": [0,0,0,0],
            "SensorAngEular": [0,0,0],
            "otherParams": [1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0] // 1: 开启发送
        }
    ]
}

Python 输出: 通过自定义 Socket (Buffer Size: 204800,双声道, 48kHz) 接收 UDP 数据包进行音频解码或处理。

Type 6 中 SendProtocol[0] 的含义没有在 Python SDK 内定义。为兼容当前引擎，请保持官方例程的值 0，并使用 SendProtocol[1-5] 指定 UDP 接收地址和端口。 Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\4.RflySimModel\3.CustExps\e7_ExternalSensors\e2_Voice_PyRec

---

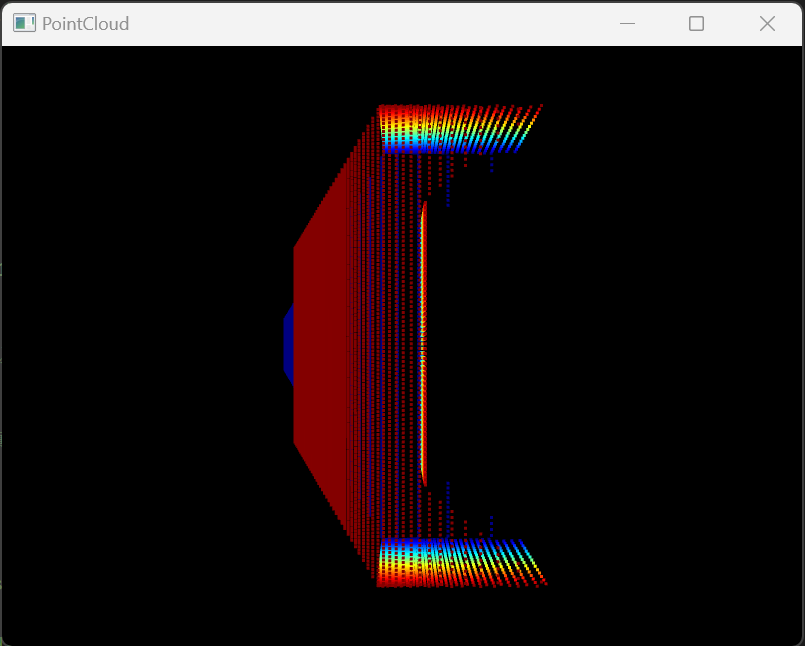

Type 7 — 深度图转点云（付费版）

项目	说明
用途	基于深度图反投影生成 3D 点云
获取原理	先渲染场景深度图，再通过相机内参（针孔模型）将每个像素反投影为 3D 点，同时可选地获取每个点的语义标注颜色
传输层格式	Int16 编码的 XYZ [+ 语义颜色]，每点 3 或 4 通道
坐标系	FLU (前-左-上), 相对于 AxisMask 设定的参考系
DataWidth / DataHeight	深度图分辨率 (像素)，影响点云密度
CameraFOV	相机视场角 (度)
共享内存大小	1 + 8 + 9×4 + W×H×C×2 bytes，其中 C=3 或 4，由 SendProtocol[7] 决定

otherParams 定义:

索引	参数	说明
[0]	maxDepth	最大深度距离 (米)，超出此值的点被过滤
[1]	step / debugMode	>0 时开启调试模式（绑定 DebugPlane 显示），同时作为采样步长
[7]	AxisMask	坐标系模式 (见下表)

SendProtocol[7] 定义:

值	含义
0	仅输出 XYZ（每点 3 通道）
>0	输出 XYZI（每点 4 通道），第 4 通道为 RGB555 编码的语义颜色

AxisMask 定义:

值	模式	说明
0	飞机坐标	使用绑定飞机的绝对位姿
1	传感器绝对坐标	使用传感器自身的绝对位姿
2	传感器相对坐标	使用传感器相对于起始点的位姿变化量

Python 输出: vis.Img[i] 始终为 N×4 数组。UDP 模式为 float32，共享内存模式当前为 float64；前三列是缩放后的 XYZ，传输层只有三通道时第四列补 0，有语义通道时第四列保留 RGB555 原始值。可通过 Open3DShow 模块实时显示。取图流程同 Type 1，TypeID 改为 7。

ROS: SDK 内置发布 /rflysim/sensor{SeqID}/Depth_Cloud，消息类型为 sensor_msgs/PointCloud2。

当前 SDK 的 PointCloud2 布局限制

Type 7 的 Python 数组始终有四列。当前 UDP 路径实际复用四字段 x/y/z/seg 和 point_step=16 的消息；共享内存路径却只声明 x/y/z 和 point_step=12，随后写入四列 float32 数据。共享内存话题可能产生点边界错位，建议优先使用 UDP 或读取 vis.Img[i]，并在修复共享内存发布器后再依赖该话题。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\3.PointCloudAPI\4.DepthPointCloudDemo

---

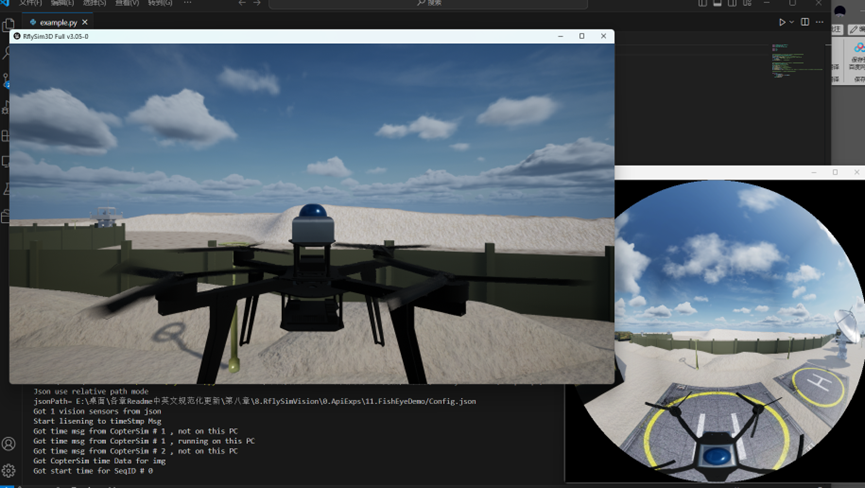

Type 8 — 鱼眼相机

项目	说明
用途	捕获超广角/全景鱼眼图像
获取原理	在传感器位置放置全景立方体相机，同时渲染六个方向的图像，然后通过鱼眼投影模型合成为一张鱼眼图像
输出格式	RGB 彩色图 (W×H×3 bytes)
DataWidth / DataHeight	输出图像分辨率
CameraFOV	鱼眼视场角

otherParams 定义:

索引	参数	说明
[0]	fisheyeType	鱼眼投影类型

Python 输出: vis.Img[i] → np.ndarray (H×W×3, uint8, BGR 鱼眼图像)。取图流程同 Type 1，TypeID 改为 8。

ROS: UDP 接收路径发布 /rflysim/sensor{SeqID}/fisheye · sensor_msgs/Image · 编码 bgr8。当前共享内存 ROS 发布分支未包含 Type 8，因此共享内存模式下不要依赖该内置话题。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\11.FishEyeDemo

---

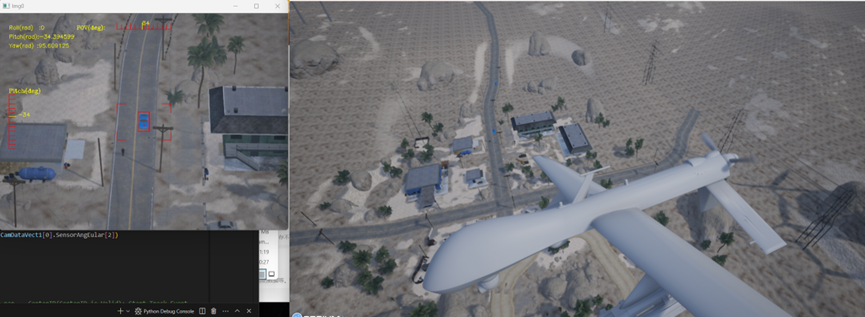

Type 9 — 吊舱（付费版）

项目	说明
用途	可控吊舱相机，支持姿态控制、角速度控制、目标跟踪、回中、光学变倍、测距及 AI 框选等功能
获取原理	使用电影级虚拟相机模拟吊舱，通过弹簧臂组件实现平滑运动。支持通过控制指令实时调整朝向（四元数 Slerp 插值），可配合目标跟踪自动锁定目标或 GPS 坐标
输出格式	RGB 彩色图 (W×H×3 bytes)
DataWidth / DataHeight	图像分辨率 (像素)
CameraFOV	初始视场角 (度)，运行中可通过 bitmask 动态修改

初始化参数 (otherParams):

索引	参数	说明
[4]	OpitcalBaseNum	光学变倍基数 (范围 4–1000，默认 4)
[5]	disNum	测距最大距离 (米，默认 200)

上表描述 Config.json 中的初始参数。运行时吊舱控制会复用这些槽位：otherParams[4] 为光学变倍目标、[5] 为跟踪目标 ID、[6] 为测距开关、[7] 为图像类型选择；状态回传中的 [7] 还可表示测距结果。不要将初始配置语义直接套用到控制命令或状态回传。

吊舱控制 — bitmask 位掩码

吊舱通过 VisionSensorReqNew.bitmask 字段进行控制，每个功能对应一个位。多个功能可同时激活。

位 (bit)	功能	说明
1<<1	视场角 (FOV)	直接设置 CameraFOV 字段的值
1<<2	角度控制	吊舱平滑旋转到 SensorAngEular / SensorAngQuat 指定的目标姿态，以 120°/s 的速度 Slerp 插值移动
1<<3	四元数模式	配合角度控制使用，以四元数方式指定目标姿态
1<<4	焦距	直接设置焦距值 (mm)，通过 otherParams[0] 传入
1<<5	回中	吊舱平滑回到初始安装姿态（otherParams[1] > 0 时触发）
1<<6	角速度控制	以指定角速度持续旋转，通过 otherParams[2] (Pitch) 和 otherParams[3] (Yaw) 设置角速度 (°/s)
1<<7	光学变倍	焦距平滑过渡到 otherParams[4] × OpitcalBaseNum 的目标值
1<<8	目标跟踪	自动跟踪指定目标。otherParams[5] ≥ 0 时按 CopterID 跟踪；otherParams[5] < 0 时按 GPS 坐标 (otherParams[9-11]) 跟踪
1<<9	测距	从吊舱镜头中心发射射线，返回命中距离和命中点坐标
1<<10	图像类型切换	切换吊舱输出的图像类型，由 otherParams[7] 控制（见下表）

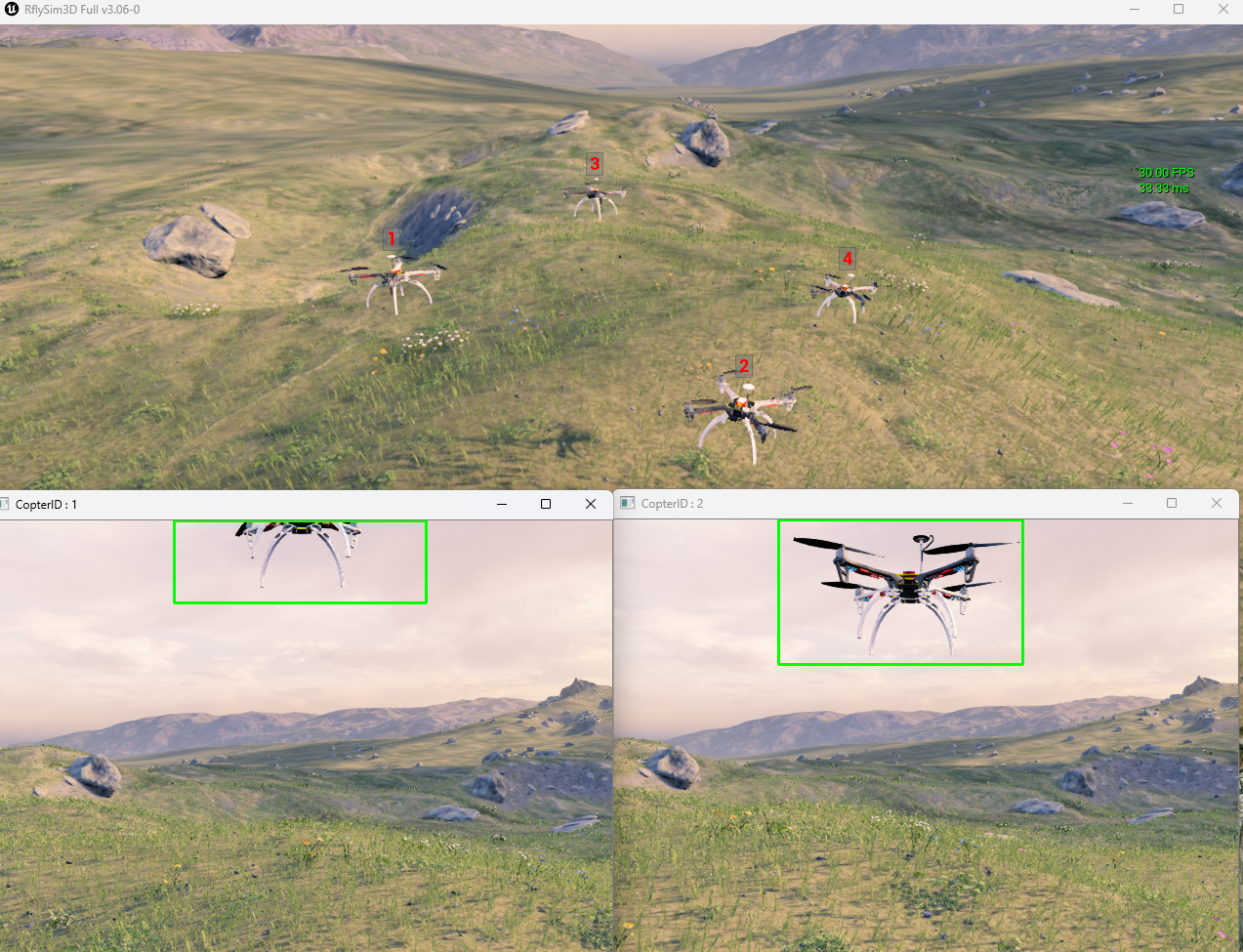

1<<11	AI 框选	启用 AI 目标检测功能，由 otherParams[8] 控制模式（见下表）

图像类型切换 (otherParams[7])

值	类型	说明
0	RGB 彩色	标准可见光图像（默认）
1	红外伪彩色	模拟红外热成像的伪彩色图像
2	红外灰度	模拟红外成像的灰度图像

AI 框选模式 (otherParams[8])

值	模式	说明
0	关闭	不执行 AI 检测
1	全目标框选	自动框选视野内所有 Copter 对象（排除自身载具），返回边界框
2	像素点选	检测 otherParams[9-10] 指定的像素坐标处的物体，返回该物体的边界框，并可作为跟踪目标

Python 输出: vis.Img[i] → np.ndarray (H×W×3, uint8, BGR)。吊舱使用 VisionSensorReqNew 结构体控制（含 bitmask），通过 vis.sendUpdateUEImaged(vsrNew) 发送控制指令。sendUpdateUEImage() 只接受旧版 VisionSensorReq。

ROS: /rflysim/sensor{SeqID}/img_cine · sensor_msgs/Image · 编码 bgr8

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\2.AdvExps\e1_CameraKeyDemoOnUbuntu

---

Type 10 — 光流传感器

项目	说明
用途	光流速度估计 + 距地高度测量
获取原理	向地面发射射线测量距地高度；同时对比相邻帧图像像素位移来估算光流速度，支持真值模式（直接使用速度数据）和 OpenCV 模式（图像特征点追踪）
传输方式	UDP 自定义二进制载荷（34 bytes）；当前 Python SDK 没有 Type 10 的共享内存解码分支

otherParams 定义:

索引	参数	说明
[0]	maxRange	最大距地高度测量距离 (米)
[1]	OpticalFlowType	光流计算方式: 0=真值计算, 1=OpenCV
[2]	maxCorners	(仅 OpenCV) 最大角点数量 (默认 50)
[3]	qualityLevel	(仅 OpenCV) 角点质量阈值 (默认 0.3)
[4]	minDistance	(仅 OpenCV) 角点最小间距 (默认 7 pixels)

输出数据 (OpticalFlowParams):

字段	说明
time_usec	时间戳 (μs，可能是 Unix 时间或系统启动后的时间)
sensor_id	传感器 ID (= SeqID)
flow_x / flow_y	光流速度 (dpix/frame)
flow_comp_m_x / flow_comp_m_y	光流速度 (m/s)
quality	光流质量 (0–255)
ground_distance	距地高度 (米)
flow_rate_x / flow_rate_y	角速度补偿 (rad/s)

Python 输出: SDK 从自定义载荷解码到 vis.OpticalFlowSensor，对象字段与上表一致。该数据不经过 MAVLink，也不存放在 vis.imu 中；配置时将 TypeID 设为 10 并使用 UDP 模式。

ROS: 当前 SDK 没有 Type 10 的内置 ROS 发布器，需要用户自行把 vis.OpticalFlowSensor 转换成所需 ROS 消息。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\4.RflySimModel\3.CustExps\e7_ExternalSensors\e3_Opticalflow_UE

---

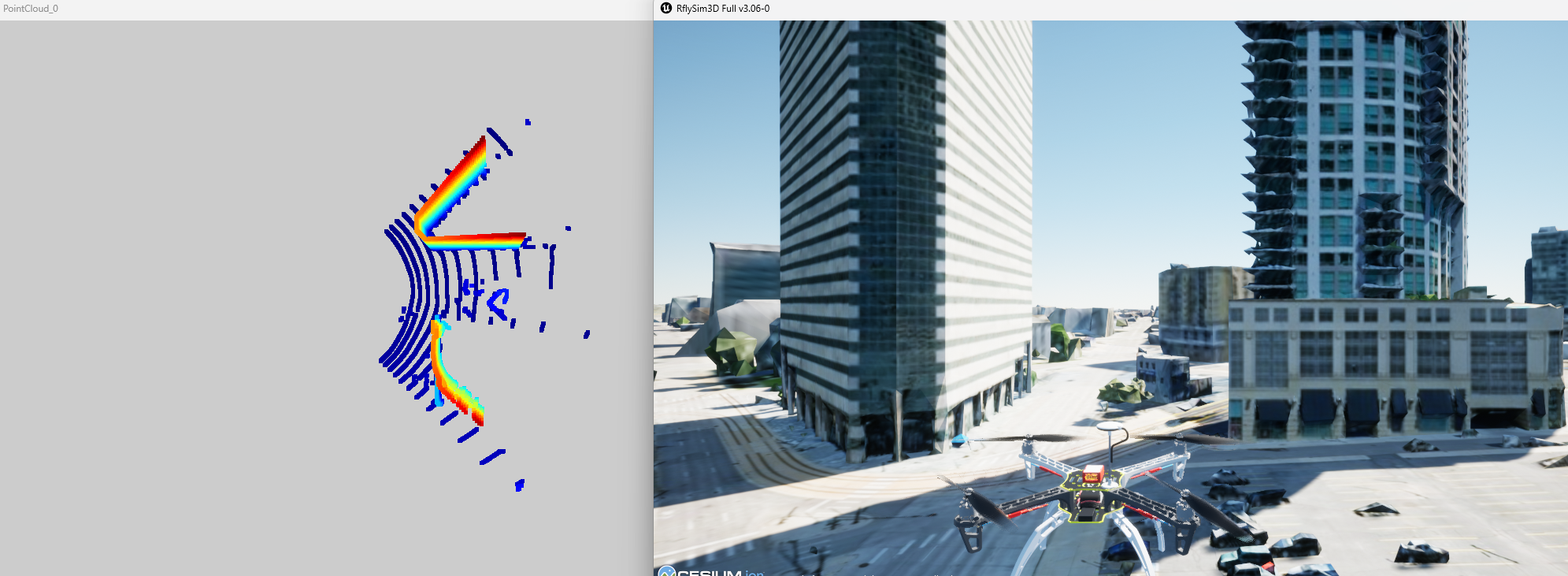

Type 20 — LiDAR（机体坐标系）

项目	说明
用途	射线追踪 LiDAR 仿真，输出机体坐标系下的点云
获取原理	按配置的水平/垂直角度范围和分辨率，并行发射大量射线进行碰撞检测，将命中点坐标转换到传感器机体坐标系，并编码每个点的语义标注 (RGB555)
传输层格式	Int16 编码的 XYZ 或 XYZI，每点 3 或 4 通道
坐标系	机体坐标系 (传感器本体)
共享内存大小	1 + 8 + 9×4 + W×H×C×2 bytes，其中 C=3 或 4，由 SendProtocol[7] 决定

otherParams 定义:

索引	参数	说明
[0]	distRange	最大测距距离 (米)，默认 200m
[1]	distPrec	距离精度 (保留)
[2]	levelLeftAng	水平扫描左边界角度 (度)
[3]	levelRightAng	水平扫描右边界角度 (度)
[4]	horiDownAng	垂直扫描下边界角度 (度)
[5]	horiUpAng	垂直扫描上边界角度 (度)
[6]	GaussNoise0	高斯噪声参数 0 (保留)
[7]	AxisMask	坐标系模式 (同 Type 7 的 AxisMask)

SendProtocol[7] 定义:

值	含义
0	仅输出 XYZ（跳过强度通道）
>0	输出 XYZI（第 4 通道为 RGB555 语义颜色）

扫描范围: DataWidth 列 × DataHeight 行，角度范围由 otherParams[2–5] 定义。

Python 输出: vis.Img[i] 始终为 N×4 数组。UDP 模式为 float32，共享内存模式当前为 float64；前三列是缩放后的 XYZ，三通道传输时第四列补 0，四通道传输时第四列保留 RGB555 语义值。可通过 Open3DShow 模块显示。取图流程同 Type 1。

Config.json 示例

{
    "VisionSensors": [{
        "SeqID": 0,
        "TypeID": 20,             // LiDAR 机体坐标系
        "TargetCopter": 1,
        "TargetMountType": 0,
        "DataWidth": 900,          // 水平扫描 900 列
        "DataHeight": 32,          // 垂直扫描 32 行
        "DataCheckFreq": 10,       // 10Hz
        "SendProtocol": [0,0,0,0,0,0,0,0],
        "CameraFOV": 90,
        "EularOrQuat": 0,
        "SensorPosXYZ": [0, 0, -0.3],  // 安装在载具上方 0.3m
        "SensorAngQuat": [0,0,0,0],
        "SensorAngEular": [0,0,0],
        "otherParams": [200, 0.05, -45, 45, -20, 20, 0, 0, 0,0,0,0,0,0,0,0]
        // [0]=最大距离200m [2-5]=水平±45° 垂直-20°~+20°
    }]
}

ROS: SDK 内置发布 sensor_msgs/PointCloud2：

TypeID	话题
20	/rflysim/sensor{SeqID}/vehicle_lidar
21	/rflysim/sensor{SeqID}/global_lidar
22	/rflysim/sensor{SeqID}/livox_lidar
23	/rflysim/sensor{SeqID}/mid360_lidar

点云消息使用四个 float32 字段。UDP 路径的第四字段名为 seg，共享内存路径当前使用 w；订阅程序如需同时兼容两种传输方式，应按实际字段名读取。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\8.LidarAPIDemo\2.UDPDirectClientServer

---

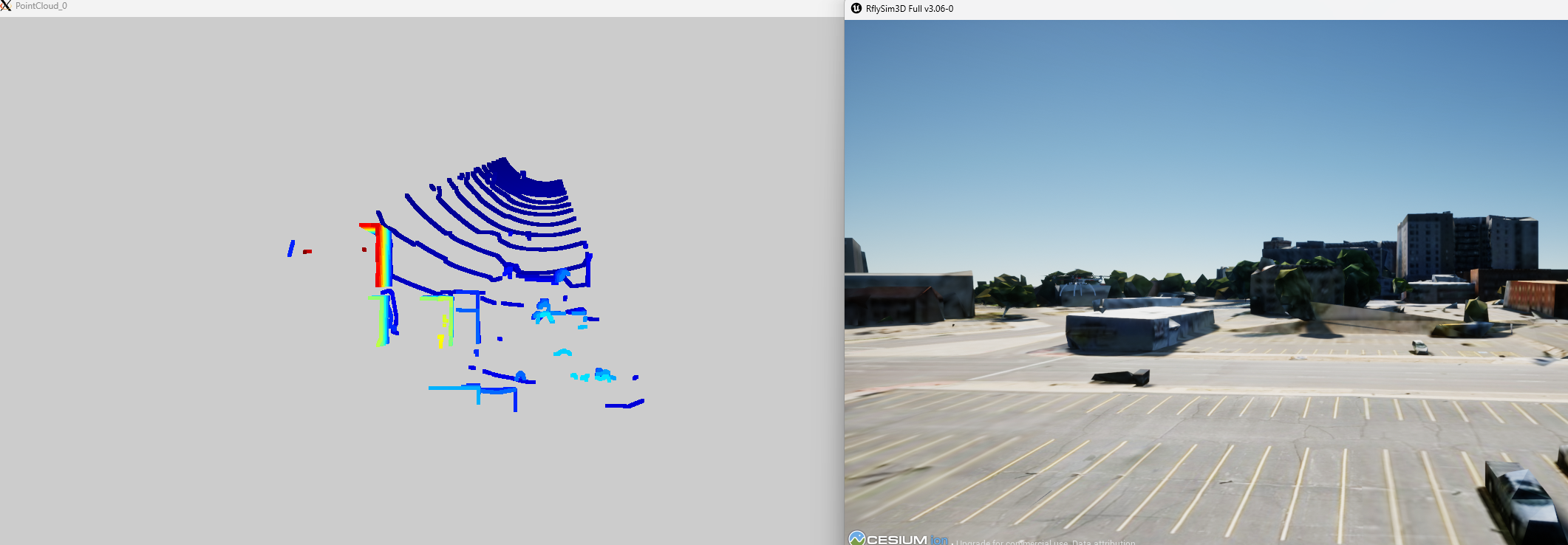

Type 21 — LiDAR（世界坐标系）

与 Type 20 参数完全一致，唯一区别:

项目	Type 20	Type 21
输出坐标系	机体坐标系	世界坐标系

Python/ROS 接口同 Type 20，TypeID 改为 21。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\8.LidarAPIDemo\3.UDPDirectClientServerType5

---

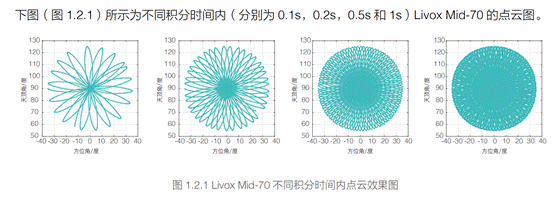

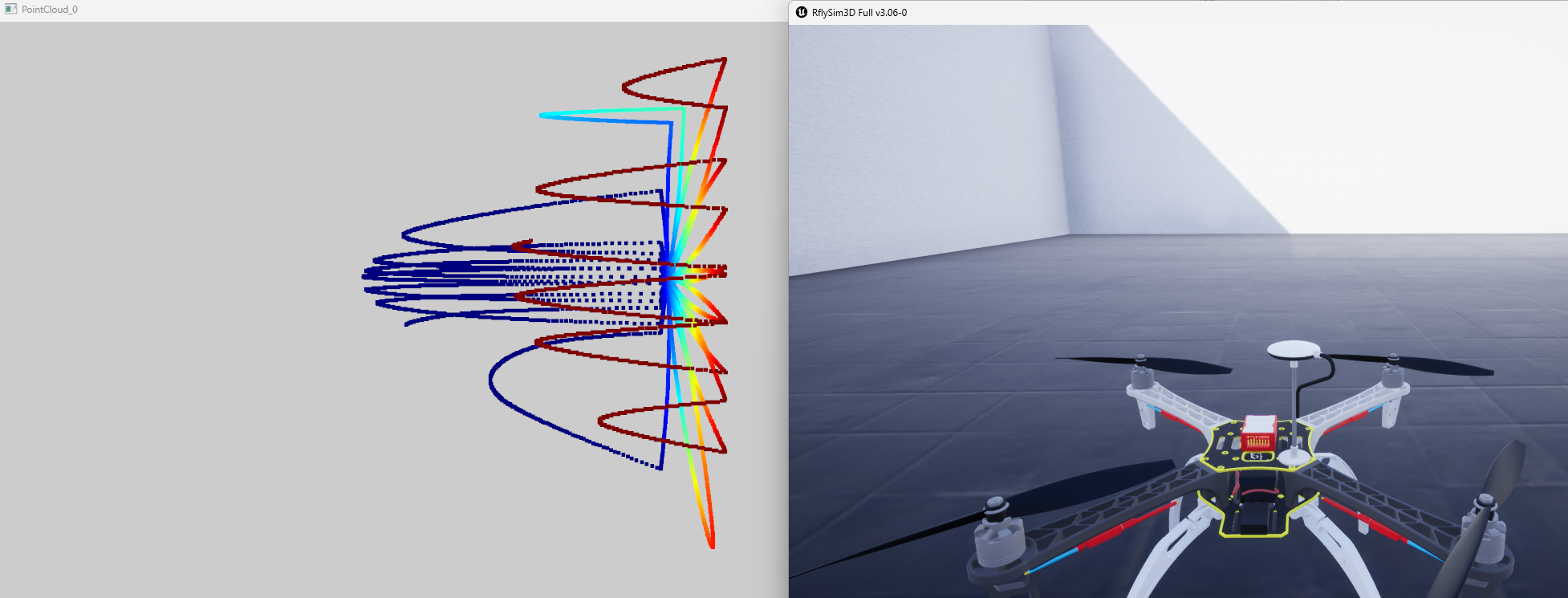

Type 22 — LiDAR（DJI 花瓣扫描）

项目	说明
用途	DJI 风格非重复性花瓣扫描 LiDAR
获取原理	模拟 DJI Livox 系列的 8 字形花瓣扫描模式，每帧在花瓣路径上发射射线进行碰撞检测，多帧累积后按设定频率批量输出点云
SDK 共享内存映射容量	1 + 8 + 9×4 + W×H×C×2 bytes，其中 C=3 或 4，由 SendProtocol[7] 决定

otherParams 定义:

索引	参数	说明
[0]	distRange	最大测距距离 (米)，默认 200m
[1]	d1	圆弧弦高（弧最高点与最低点之差）
[2]	xCor	X 方向修正系数 (默认 1.4)
[3]	LeftRadCor	左弧半径修正系数 (默认 1.18)
[4]	EightNum	8 字形花瓣数量 (默认 1)
[5]	FlowerNum	每朵花瓣中的 8 字形数量 (默认 1)
[6]	randAngle	随着扫描图案增加的随机偏移角度 (度)
[7]	AxisMask	坐标系模式 (同 Type 7 的 AxisMask)

DataWidth / DataHeight 含义变化: - DataWidth: 半边花瓣的总点数 - DataHeight: 花瓣行数 - 每帧实际扫描点数 = DataWidth × DataHeight × 3 - CameraFOV 在此类型中用作圆弧弦长计算: 弦长半 = CameraFOV / 4

Python/ROS 接口同 Type 20，TypeID 改为 22。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\7.LidarLivoxDemo

---

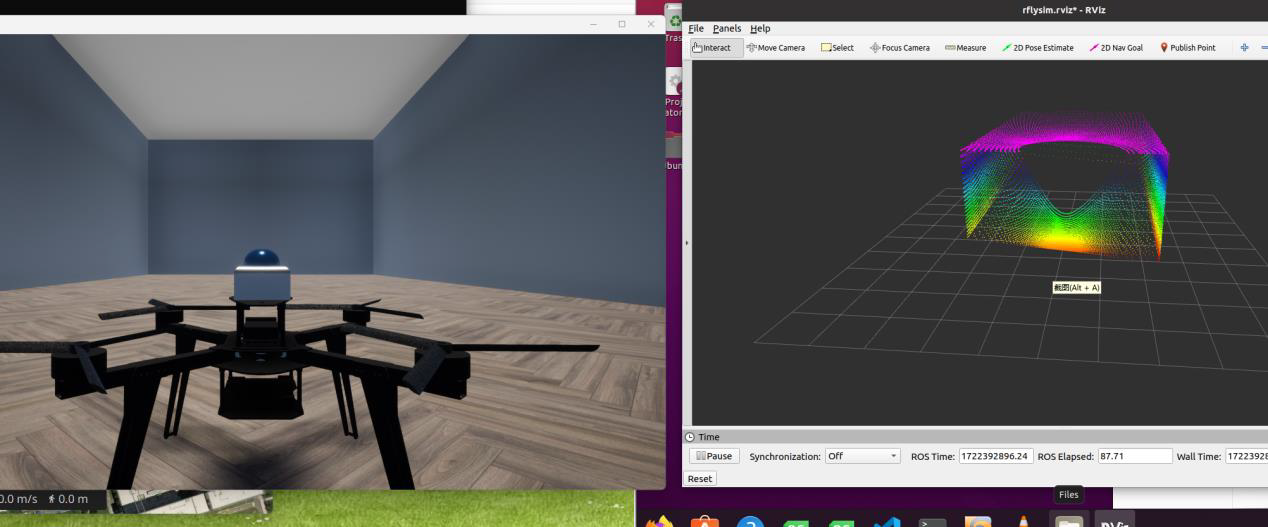

Type 23 — LiDAR Mid-360

项目	说明
用途	Livox Mid-360 风格 360° 旋转扫描 LiDAR
获取原理	模拟 Livox Mid-360 的 16 线旋转扫描模式，每帧发射 17,408 条射线 (16×272×4) 进行碰撞检测，并逐帧旋转扫描角度
强制分辨率	DataWidth = 64, DataHeight = 272 (参数修改无效)
每帧射线数	16 × 272 × 4 = 17,408 条
SDK 共享内存映射容量	1 + 8 + 9×4 + W×H×C×2 bytes；当前配置 W=64、H=272，C=3 或 4，由 SendProtocol[7] 决定

otherParams 定义:

索引	参数	说明
[0]	distRange	最大测距距离 (米)

Python/ROS 接口同 Type 20，TypeID 改为 23。

Type 22/23 参数依据

上述花瓣扫描公式、Mid-360 固定分辨率和每帧射线数属于 RflySim3D/RflySimUE5 引擎侧实现；Python SDK 只按引擎返回的点数接收点云。不同引擎版本如有差异，应以当前安装版本的 Config 示例和实际输出为准。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\10.Mid360Demo

---

Type 30 — 简易视觉传感器

项目	说明
用途	视锥体内目标检测，输出 2D 边界框
获取原理	通过距离剔除、视域角度剔除和射线可视性检测判断目标是否可见，然后将可见目标的 3D 边界框投影到屏幕空间输出 2D 矩形框
共享内存大小	1 + 8 + 4 + maxTargets × sizeof(SimpleVisionDataStruct) bytes

otherParams 定义:

索引	参数	说明
[0]	maxRange	最大检测距离 (米)
[1]	maxTargets	最大目标数量 (影响共享内存大小)

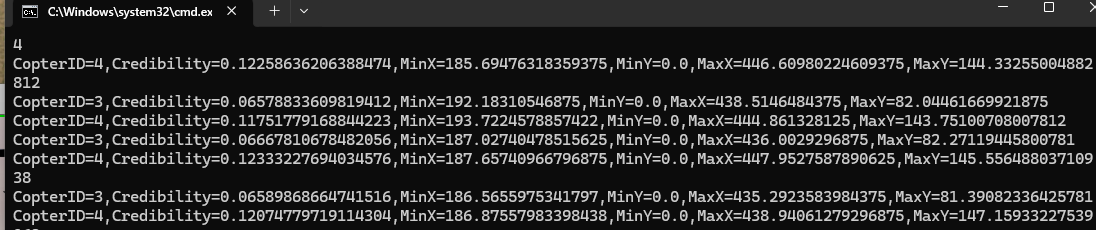

输出 (SimpleVisionDataStruct):

字段	说明
CopterID	目标飞机 ID
Credibility	引擎返回的目标可信度值；当前 Python SDK 不对其计算公式作额外定义
BoxPositionInScreen	屏幕空间 2D 边界框 (xMin, yMin, xMax, yMax)

Python 输出: vis.Img[i] 是目标元组列表，每个元素为 (CopterID, Credibility, MinX, MinY, MaxX, MaxY)，其中边界框坐标对应屏幕像素位置。

ROS: 检测数据不通过 SDK 内置 ROS 话题发布，通过 Python vis.Img[i] 直接访问。

Type 30 可以独立配置和接收。需要肉眼观察检测框时，可另外配置同视角的 Type 1 RGB 相机，但这不是 SDK 接收 Type 30 数据的前置条件。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\2.AdvExps\e7_ObjDetectYolo\SimpleSensorBaseOnYolo

---

Type 31 — 简易雷达传感器

项目	说明
用途	全向目标检测，输出目标相对位置
获取原理	检测指定距离范围内的所有目标，通过射线检测验证视线可达性，输出目标在传感器坐标系下的三维相对位置
共享内存大小	1 + 8 + 4 + maxTargets × sizeof(SimpleRadarDataStruct) bytes

otherParams 定义:

索引	参数	说明
[0]	maxRange	最大检测距离 (米)
[1]	maxTargets	最大目标数量 (影响共享内存大小)

输出 (SimpleRadarDataStruct):

字段	说明
CopterID	目标飞机 ID
RelativePosition	目标在传感器坐标系下的相对位置 (米)

与 Type 30 的区别: 无视域角度限制（全向检测），无 2D 投影。

Python 输出: vis.Img[i] → 目标列表，每个元素为 (CopterID, PosX, PosY, PosZ)。PosX/PosY/PosZ 是目标在传感器坐标系下的三维相对位置，单位为米。

ROS: 检测数据不通过 SDK 内置 ROS 话题发布，通过 Python vis.Img[i] 直接访问。

Config.json 示例

Type 31 可以独立配置。配置中仍需保留标准的 DataWidth、DataHeight、CameraFOV 字段；otherParams[0] 为最大探测距离，otherParams[1] 为最大目标数量。下例使用共享内存模式；改用 UDP 时应设置独立端口。

{
    "VisionSensors": [
        {
            "SeqID": 0, // 传感器序号；多个 0 会按配置顺序自动递增
            "TypeID": 31, // 31: 简易雷达
            "TargetCopter": 1,
            "TargetMountType": 0,
            "DataWidth": 640,
            "DataHeight": 480,
            "DataCheckFreq": 10,
            "SendProtocol": [0, 0, 0, 0, 0, 0, 0, 0],
            "CameraFOV": 60,
            "EularOrQuat": 0,
            "SensorPosXYZ": [0.50, 0, 0.5],
            "SensorAngQuat": [0, 0, 0, 0],
            "SensorAngEular": [0, 0, 0],
            "otherParams": [200, 100, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
            // [0]=最大检测距离(m), [1]=最大目标数量
        }
    ]
}

Python 读取例程

import time
import VisionCaptureApi

vis = VisionCaptureApi.VisionCaptureApi()

# 1. 加载包含 Type 31 的 Config.json
vis.jsonLoad()

# 2. 向 RflySim3D 发送传感器请求
if not vis.sendReqToUE4():
    raise RuntimeError("RflySim3D 未响应传感器请求")

# 3. 开启共享内存/UDP 数据读取线程
vis.startImgCap()

# 4. 找到 Type 31 传感器在 VisSensor/Img 数组中的索引
radar_idx = next(
    i for i, sensor in enumerate(vis.VisSensor)
    if sensor.TypeID == 31
)

while True:
    time.sleep(0.05)
    if not vis.hasData[radar_idx]:
        continue

    # Type 31 输出格式:
    # vis.Img[radar_idx] = [
    #     (CopterID, PosX, PosY, PosZ),
    #     ...
    # ]
    # PosX/PosY/PosZ 为目标在传感器坐标系下的相对位置，单位 m。
    with vis.Img_lock[radar_idx]:
        targets = list(vis.Img[radar_idx])

    for copter_id, pos_x, pos_y, pos_z in targets:
        distance = (pos_x ** 2 + pos_y ** 2 + pos_z ** 2) ** 0.5
        print(
            f"CopterID={copter_id}, "
            f"RelativePosition=({pos_x:.2f}, {pos_y:.2f}, {pos_z:.2f}) m, "
            f"Distance={distance:.2f} m"
        )

输出说明

Type 31 是全向相对位置传感器，不做视场角裁剪，也不输出 2D 框。若需要图像视野内的目标框，请使用 Type 30 简易视觉传感器。

当前 SDK 的 UDP 调试输出问题

当前 VisionCaptureApi.py 的 Type 31 UDP 解码分支在打印 CopterID 时误用了 self.Img[i]，而其余字段使用 self.Img[idx]。这可能在多传感器配置中造成索引错误；共享内存路径不受该打印语句影响。修复 SDK 时应将该处统一为 self.Img[idx][j][0]。

---

Type 40 — 红外灰度图（付费版）

项目	说明
用途	模拟红外成像的灰度图
获取原理	在传感器位置放置虚拟相机，通过红外成像材质将场景渲染为模拟红外辐射的灰度图像
输出格式	单通道灰度 (W×H×1 bytes)
DataWidth / DataHeight	图像分辨率 (像素)
CameraFOV	相机视场角 (度)
otherParams	无专用参数

Python 输出: vis.Img[i] → np.ndarray (H×W, uint8, 单通道红外灰度)。取图流程同 Type 1，TypeID 改为 40。

ROS: /rflysim/sensor{SeqID}/img_Infrared_Gray · sensor_msgs/Image · 编码 mono8

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\1.ImgSenorAPI\7.InfraredgrayThermalImageDemo

---

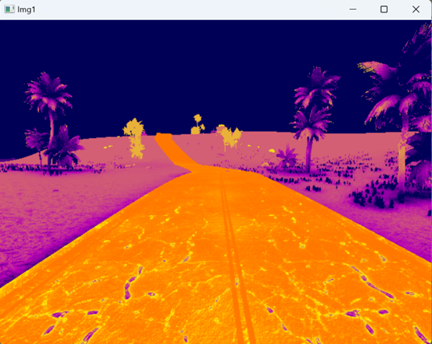

Type 41 — 红外伪彩色图（付费版）

项目	说明
用途	模拟红外热成像的伪彩色图（热力图）
获取原理	在传感器位置放置虚拟相机，通过红外热成像材质将场景温度分布渲染为伪彩色图像，冷区与热区以不同色调呈现
输出格式	RGB 彩色图 (W×H×3 bytes)
DataWidth / DataHeight	图像分辨率 (像素)
CameraFOV	相机视场角 (度)
otherParams	无专用参数

Python 输出: vis.Img[i] → np.ndarray (H×W×3, uint8, BGR 红外伪彩色图)。取图流程同 Type 1，TypeID 改为 41。

ROS: /rflysim/sensor{SeqID}/img_Infrared · sensor_msgs/Image · 编码 bgr8

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\1.ImgSenorAPI\7.InfraredgrayThermalImageDemo

---

IMU 传感器数据 (来自 CopterSim)

IMU 数据并非由 RflySim3D 产生，而是通过 UDP 从 CopterSim 飞控仿真器获取。VisionCaptureApi 提供了统一的请求与接收接口。

数据结构 (imuDataCopter)

字段	类型	说明
checksum	int	校验位，固定 1234567898
seq	int	消息序号
timestmp	double	仿真时间戳 (秒)
acc[3]	float[3]	三轴加速度 (m/s²)，机体坐标系
rate[3]	float[3]	三轴角速度 (rad/s)，机体坐标系

C++ 结构体格式: 2i1d6f，总大小 40 bytes。CopterSim 通过 UDP 端口 30100 + (copterID-1)*2 接收请求，回传到端口 31000 + copterID - 1。

Python 请求与读取

import VisionCaptureApi

vis = VisionCaptureApi.VisionCaptureApi()
vis.jsonLoad()
vis.sendReqToUE4()
vis.startImgCap()

# 请求 CopterSim 1号飞机的 IMU 数据（默认200Hz）
vis.sendImuReqCopterSim(copterID=1)

# 读取 IMU 数据
while True:
    if vis.hasIMUData:
        print('时间:', vis.imu.timestmp)       # 仿真时间 (秒)
        print('加速度:', vis.imu.acc)           # [ax, ay, az] m/s²
        print('角速度:', vis.imu.rate)          # [gx, gy, gz] rad/s

ROS 数据

话题	消息类型	说明
/rflysim/imu	sensor_msgs/Imu	加速度 + 角速度，frame_id = "imu"

ROS 坐标映射 (机体→ROS):

IMU 字段	ROS linear_acceleration	ROS angular_velocity
[0] (x)	-acc[0]	rate[0]
[1] (y)	acc[1]	-rate[1]
[2] (z)	-acc[2]	-rate[2]

ROS2 区分: ROS1 使用 rospy.Duration(imuStmp) 设置时间戳；ROS2 使用 rclpy.duration.Duration(seconds=imuStmp) 并分别赋值 stamp.sec 和 stamp.nanosec。

Demo 例程（本地安装目录）: [安装目录]\RflySimAPIs\8.RflySimVision\0.ApiExps\1-UsageAPI\2.ImuSenorAPI

---

附录: 传感器类型速查表

输出格式按 Python SDK 解码后的结果列出；免费版标注沿用上方版本表，实际授权以当前引擎和许可证为准。

TypeID	名称	类别	免费版	获取方式	输出格式
1	RGB 图像	图像	✅	虚拟相机渲染	BGR, uint8, 3ch
2	深度图	图像	✅	虚拟相机深度渲染	uint16, 1ch
3	灰度图	图像	✅	虚拟相机渲染	Gray, 1ch
4	分割图	图像	✅	语义标注渲染	BGR, uint8, 3ch
5	测距	射线	✅	射线碰撞检测	vis.Img[i] 中的 DistanceSensor 对象
6	声音	音频	❌	场景环境音捕获	音频串流
7	深度点云	点云	❌	深度图反投影	N×4 浮点数组，XYZ + 语义值/0
8	鱼眼	图像	✅	全景相机 + 鱼眼投影	BGR, uint8, 3ch
9	吊舱	图像	❌	可控吊舱相机	BGR, uint8, 3ch
10	光流	传感器	✅	射线+图像帧间对比	vis.OpticalFlowSensor 对象
20	LiDAR (机体)	点云	✅	多射线并行碰撞检测	N×4 浮点数组，XYZ + 语义值/0
21	LiDAR (世界)	点云	✅	多射线并行碰撞检测	N×4 浮点数组，XYZ + 语义值/0
22	LiDAR (DJI)	点云	✅	花瓣扫描碰撞检测	N×4 浮点数组，XYZ + 语义值/0
23	Mid-360	点云	✅	旋转扫描碰撞检测	N×4 浮点数组，XYZ + 语义值/0
30	简易视觉	检测	✅	视锥剔除 + 射线检测	六字段元组列表，含 2D BBox
31	简易雷达	检测	✅	距离剔除 + 射线检测	四字段元组列表，含 3D 相对位置
40	红外灰度	图像	❌	红外成像材质渲染	Gray, 1ch
41	红外伪彩色	图像	❌	红外热成像渲染	BGR, uint8, 3ch
