第1章 绪论与系统架构

智能无人系统作为人工智能、机器视觉、群体智能等前沿技术的交叉融合产物，集中体现了当代科技的发展水平。本章将系统梳理智能无人系统的基础理论框架与控制原理，介绍 RflySim 工具链的基本架构，并以多旋翼无人机为例介绍其装配与调试流程，为您后续的深入学习打下坚实的理论与认知基础。

1.1 背景与理论

随着人工智能、机器人、具身智能和无人驾驶等前沿技术的快速发展，相关概念不断涌现。智能无人系统（IUS）是在无人系统的基础上结合人工智能技术，具备感知、推理、决策和执行等自主能力的系统。根据系统规模与组织复杂度，可分为单体、编队和集群协作系统，其运行介质涵盖水下、陆地与空中平台。

alt text

尽管智能无人系统种类繁多，但在底层概念与架构上高度统一，均可科学划分为：机体结构层、感知定位层、控制决策层、驱动执行层、环境交互层 和 集群协作层 六大模块。在空间姿态估计与控制律设计中，广泛采用当地导航坐标系（NED / ENU）和机载前右下（FRD）坐标系，并使用欧拉角或四元数精确描述载具的三维空间姿态。

alt text

以多旋翼无人机为例，一套典型的真机系统由机体结构、动力系统（电机与螺旋桨）、感知系统（IMU 与 GNSS）、自驾仪（飞控系统）、以及数据链路通信系统构成。装配完成后，必须经过严格的固件烧录、传感器校准、动力测试及实地试飞调试，方可投入正式研发实验。

alt text alt text

1.2 框架与接口

RflySim 工具链不仅支持从底层控制滤波到上层智能感知的全栈开发，还支持从纯软件仿真（SITL）向硬件在环仿真（HITL）及真机的模型与代码平滑过渡（Sim2Real）。

alt text

1.2.1 RflySim 工具链概述

RflySim 是一套专业化、开放式、面向科研与教学的智能无人系统开发仿真工具链。它秉承"基于模型设计"（MBD）与"硬件在环全覆盖"的核心理念，为开发者提供了整合多旋翼、固定翼、无人车等多种载具的一体化开发模式，原生支持超百个节点的大规模集群分布式对抗仿真。

1.2.2 核心组件及接口

RflySim 的日常运转依赖多个软件协作：核心解算依赖于 CopterSim 运动学仿真引擎；高逼真视觉与物理模拟环境基于 Unreal Engine / RflySim3D 搭建；航线管理与底层监测由 QGroundControl 地面站完成。 针对开发者接口，平台不仅提供面向底层基于 MATLAB/Simulink 的固件级自动代码生成通道 PX4PSP，还为上层 AI 验证开发封装了丰富的 Python / ROS 接口库（RflySimSDK）。

alt text

1.2.3 学习路线推荐

本课程将从系统理论基础与软件操作入门（1 ~ 2章）起步，带您进入高逼真三维环境与各类载具数学模型的构建（3 ~ 4章）；在完成底层的滤波器设计与飞行控制核心闭环（5 ~ 7章）之后，最终迈入前沿的多模态感知、视觉建图、以及集群协同与博弈对抗（8 ~ 10章）高阶实战环节。

alt text

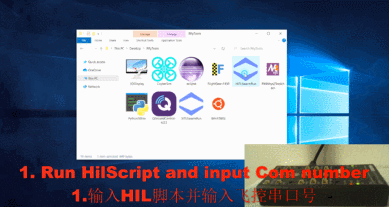

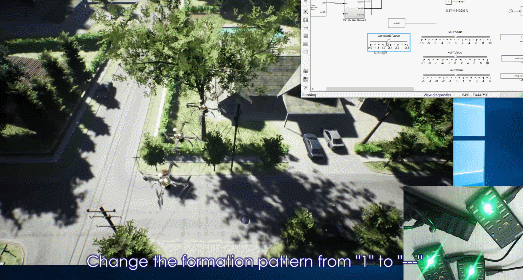

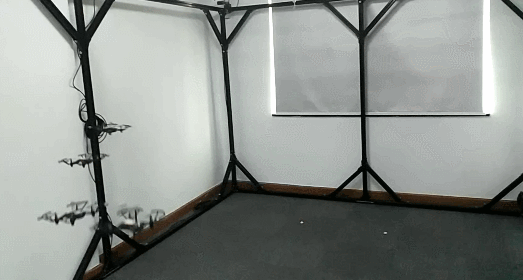

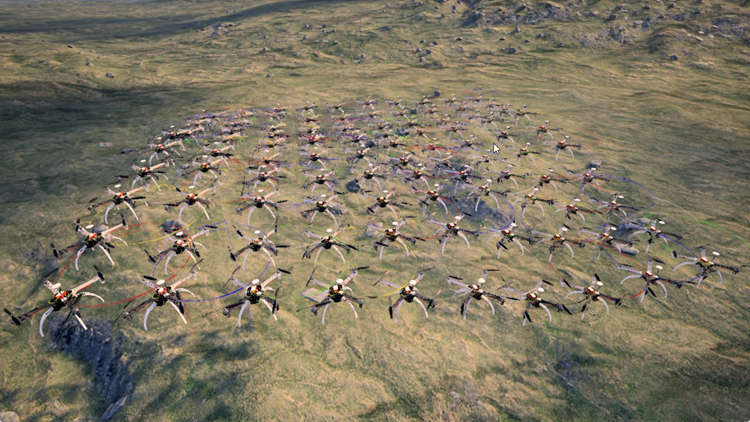

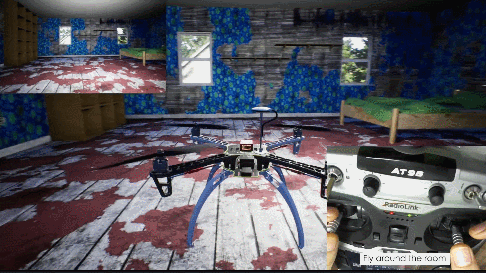

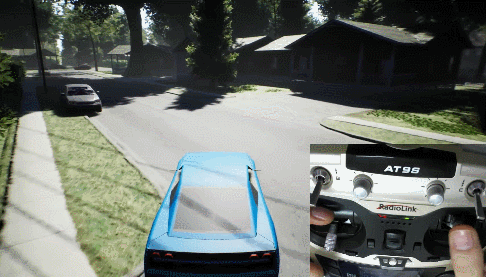

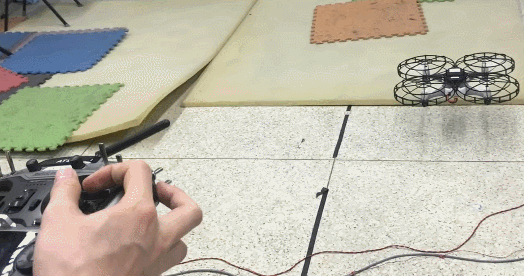

1.3 精彩案例展示

alt text

alt text

alt text

alt text

alt text

alt text

alt text

1.4 课程配套视频

本章节公开课回放：

1.5 本章实验案例

本章相关验证实验与引导案例存放在 [安装目录]\RflySimAPIs\1.RflySimIntro 文件夹中。

1.5.1 接口学习实验

存放在 1.RflySimIntro\0.ApiExps 文件夹中，涵盖平台基础接口导学及各工具通识入门。

实验 1：RflySim工具链飞控硬件配置

📝 实验简介： 介绍RflySim平台及其配套教材，涵盖多旋翼飞行器设计、建模、控制等基础知识，旨在培养综合解决问题的能力。

实验 2：PDF文件收集与拼接实验

📝 实验简介： 本实验指导用户使用Python脚本自动化收集、归档和拼接多个实验文件夹中的PDF文档，并添加逻辑索引和书签，学习文件系统操作、PDF处理、自然排序及代码鲁棒性设计。

实验 3：PX4&Pixhawk飞控系统学习资料

📝 实验简介： 介绍PX4飞控系统、QGroundControl地面站和MAVLink通信协议的基本概念、使用方法及开源资源，帮助学习者快速入门飞控系统开发。

实验 4：Python入门教程

📝 实验简介： 为零基础学习者设计的Python编程入门教程，通过17个实验系统讲解基础语法、数据结构、控制流、函数、库使用、文件操作、异常处理和面向对象编程等核心知识。

实验 5：MATLAB与Simulink入门教程

📝 实验简介： 面向零基础学习者，通过实践掌握MATLAB基本语法、矩阵计算、脚本编写、绘图及Simulink建模、仿真和联合使用流程，为后续控制系统和无人机仿真实验打下基础。

实验 6：Visual Studio基本功能与使用

📝 实验简介： 学习Microsoft Visual Studio集成开发环境的基本功能、安装配置、项目管理和调试技巧

实验 7：3Ds Max与Unreal Engine三维场景构建

📝 实验简介： 学习3Ds Max和Unreal Engine的基本操作，掌握三维建模、渲染和场景构建技能，了解两者协同工作流程

实验 8：Linux操作系统基础学习

📝 实验简介： 学习Linux操作系统的基本概念、特点及发展历程，掌握Linux系统的基础知识和基本操作

实验 9：ROS教程

📝 实验简介： 掌握ROS机器人操作系统的基础概念和安装配置，了解MAVROS与PX4飞控系统的通信原理

实验 10：RflySim硬件系统配置

📝 实验简介： 介绍Pixhawk系列飞控硬件（Pixhawk 2.4.8/6C/6X）及遥控器（天地飞ET10、福斯FS-i6S）等配件的配置方法，帮助用户掌握无人机硬件选型和搭建基础知识。

1.5.2 基础使用实验

存放在 1.RflySimIntro\1.BasicExps 文件夹中，面向初学者提供全套配套补充教材库。

实验 1：多旋翼设计控制理论

📝 实验简介： 学习多旋翼设计、动态建模、状态估计与控制理论，涵盖空气动力学、电机电路、材料结构等基础知识

实验 2：多旋翼设计与控制实践

📝 实验简介： 通过RflySim工具链进行多旋翼飞行器设计与控制实验，涵盖动力系统设计、动态建模、传感器标定、滤波器、姿态控制、位置控制、半自主控制及失效保护等8个递进实验，掌握多旋翼完整设计与控制流程。

实验 3：多旋翼飞行器设计飞行实验

📝 实验简介： 学习《多旋翼飞行器 从原理到实践》教材，掌握多旋翼飞行器基本概念、飞行原理、系统组成等知识，熟悉RflySim工具链的仿真环境搭建和参数设置方法。

实验 4：多旋翼飞行器远端控制实践

📝 实验简介： 通过阅读教材和配套课程，学习多旋翼飞行器远程控制系统的设计目标、通信链路和控制系统实现思路，并利用RflySim仿真平台进行实践。

实验 5：微小固定翼无人机飞控实践

📝 实验简介： 微小固定翼无人机飞行控制实践课程，通过8个实验涵盖无人机设计、建模、控制、规划及视觉算法，培养全栈式飞控开发工程师，使用RflySim工具链进行学习和实践。

实验 6：Python入门教程

📝 实验简介： 本实验为零基础学习者设计，介绍RflySim工具链和VSCode的安装配置，以及Python环境设置和例程运行方法，使读者能读懂并修改RflySim中学版例程源码。

实验 7：运行Python项目

📝 实验简介： 通过无人机视觉追踪红色球体的案例，学习Python基础语法、数据结构、控制流、函数及库的使用，涵盖图像处理、目标识别和无人机控制。

实验 8：Linux系统入门

📝 实验简介： 介绍Linux操作系统的特点、内核版本、发行版本及文件系统结构，并学习Ubuntu图形界面和Windows WSL的安装使用

实验 9：Linux命令行

📝 实验简介： 本实验介绍如何使用WinWSL环境在Ubuntu下执行Python或shell脚本，实现Windows与Linux环境的无缝集成开发。

实验 10：四旋翼无人机组装与调试实验

📝 实验简介： 本实验旨在让学生了解和掌握四旋翼无人机的组装与调试过程，包括机架结构、动力系统、飞行控制、通信遥控等核心子系统的组成和功能，学习各组件的选型、安装和配置方法，并掌握基本的飞行操作和安全规范。

实验 11：固定翼无人机组装与仿真

📝 实验简介： 介绍固定翼无人机的组装过程，包括软件在环仿真(SIL)、硬件在环仿真(HIL)和真机组装三种情况，学习使用RflySim工具链进行固定翼无人机测试

1.5.3 进阶开发实验

存放在 1.RflySimIntro\2.AdvExps 文件夹中，进一步熟悉部分底层固件生态配置。

实验 1：Pixhawk飞控ETH网口配置

📝 实验简介： 本实验介绍Pixhawk V6X飞控以太网口配置方法，用于硬件在环仿真环境，通过路由器实现飞控与仿真软件的高速通信，支持多机集群仿真。

实验 2：RflySim遥控器硬件配置

📝 实验简介： 介绍基于RflySim平台的遥控器硬件系统配置与使用方法，涵盖福斯FS-i6S、天地飞ET10和AT9S Pro等型号的配置步骤、连接测试及常见问题，旨在掌握遥控器与RflySim工具链的通信与交互。

实验 3：RflySim工具链飞控硬件配置

📝 实验简介： 本实验旨在理解硬件在环仿真原理，掌握RflySim工具链中飞控固件还原与参数加载方法，并学习使用QGroundControl配置Pixhawk 6X飞控，实现四旋翼与固定翼无人机的硬件在环仿真启动流程。

实验 4：飞思集群仿真单元在环仿真配置实验

📝 实验简介： 本实验旨在配置飞思集群仿真单元中Pixhawk V6X飞控的ETH网口，实现硬件在环仿真（HITL）环境下的多机集群仿真，涵盖路由器配置、飞控固件还原、网络参数设置及仿真启动等步骤。

实验 5：通过网口修改载具机架实验

📝 实验简介： 本实验通过MAVLink网络接口修改PX4飞控的SYS_AUTOSTART参数，实现无人机机型动态切换，并掌握Python脚本自动化配置飞控参数及硬件在环仿真验证的方法。

实验 6：RflySim Python环境配置

📝 实验简介： 学习RflySim仿真环境的Python依赖原理，掌握在VSCode或PyCharm中配置RflySim特定Python包和运行环境的方法，并理解RflySim Python API的工作机制。

实验 7：RflySim运行电脑配置推荐

📝 实验简介： 介绍RflySim工具链对电脑硬件和软件（如Windows版本、CPU、显卡、内存等）的配置要求，包括常规、底层开发和最优三种配置方案，帮助用户选择合适的运行环境。

实验 8：RflySim工具链无人机配置

📝 实验简介： 介绍基于RflySim平台推荐的无人机硬件系统配置与使用方法，包括飞思MiniQuad150开发平台、飞控连接及硬件在环仿真步骤。

实验 9：Visual Studio安装与配置

📝 实验简介： 本实验详细讲解Visual Studio 2017和2022 Community版本的安装方法，以及如何配置MATLAB与VS编译器，确保RflySim工具链中C/C++代码生成和DLL打包功能正常使用。

实验 10：RflySim工具链WSL与图形界面使用说明

📝 实验简介： 学习RflySim工具链内置WinWSL环境的进入与使用方法，掌握在Ubuntu环境下执行Python或shell脚本的流程，以及WslGUI图形界面的启动、退出和例程运行方法，并了解ROS1/ROS2、mavros、Simulink与RflySim工具链的基础互联方式。

实验 11：RflySim工具链WSL与VS Code联合开发环境配置

📝 实验简介： 学习使用VS Code连接WSL中的Ubuntu系统，安装插件，映射Windows路径，选择Python解释器并运行RflySim示例程序，实现跨平台开发调试。

实验 12：RflySim工具链飞控网口仿真配置

📝 实验简介： 本实验指导用户通过以太网完成Pixhawk飞控参数配置、集群仿真单元联网及机架参数修改，掌握硬件在环仿真中的联网调试与批量配置方法。

实验 13：WSL2 GPU加速配置

📝 实验简介： 本实验指导用户在WSL2环境下配置GPU加速计算，包括CUDA工具包安装、PyTorch GPU版本部署、Docker GPU调用，并通过矩阵乘法测试验证GPU相对CPU的性能优势。

实验 14：ROS2共享内存零拷贝功能验证实验

📝 实验简介： 本实验通过对比ROS2中传统网络传输与共享内存零拷贝传输在图像传输中的表现，验证共享内存在降低延迟和减少CPU资源消耗方面的优势，并掌握ROS2共享内存配置方法。

实验 15：WinWSL2-GPU环境安装与配置实验

📝 实验简介： 本实验旨在让学生掌握在Windows系统上安装和配置WSL2环境以支持GPU加速的关键技能，包括理解WSL1和WSL2的区别、安装WinWSL2-GPU增量环境、验证GPU加速功能，并熟悉WSL2环境下的开发工具链。

实验 16：本地大模型部署及调用实验

📝 实验简介： 通过WinWSL2-GPU在本地离线部署ollama，调用轻量化大语言模型进行推理，并在SITL/HITL仿真链路上打通无人机任务控制接口，展示本地大模型推理的端到端实战流程。

实验 17：RflySim AI Skill 安装与使用实验

📝 实验简介： 本实验围绕RflySim配套的5个AI Skill，完成安装部署、目录检查、环境验证和典型使用展示，理解其在开发与使用中的辅助作用。

实验 18：日志获取实验

📝 实验简介： 通过QGroundControl下载无人机飞行日志文件，并使用日志分析工具评估无人机性能和飞行质量，识别潜在问题。

实验 19：基于Python无人机飞行状态实时获取

📝 实验简介： 本实验基于Python实现飞行日志的实时获取、存储与分析，学习使用RflySim平台的真值数据监听接口，掌握软件在环仿真下的数据采集方法。

实验 20：基于Simulink无人机飞行状态实时获取实验

📝 实验简介： 本实验基于Simulink实现飞行日志的实时获取与存储分析，涵盖软件在环和硬件在环两种仿真模式，旨在评估控制算法在仿真与实际硬件环境中的性能。

实验 21：自定义uORB消息记录控制器变量日志

📝 实验简介： 本实验通过自定义uORB消息，在PX4系统中记录控制器变量日志，并完成固件生成、HIL仿真、日志下载与解析，以分析系统运行行为并优化控制器。

实验 22：Flight Review日志分析

📝 实验简介： 学习使用Flight Review网站上传并分析无人机飞行日志，通过姿态曲线和电机输出等数据评估飞行性能与PID调节状态。

实验 23：基于CMD对话框的飞行日志分析

📝 实验简介： 学习使用Flight Review网站和pyulog工具，通过CMD命令行将.ulg日志文件转换为.csv格式，并分析无人机飞行数据。

实验 24：基于MATLAB的日志分析实验

📝 实验简介： 学习使用RflySim的ulog2csv函数和MATLAB的Flight Log Analyzer应用程序，进行飞行日志数据转换、姿态角对比图绘制及图形保存。

实验 25：基于Python的飞控日志分析

📝 实验简介： 学习使用Python解析ULog格式飞控日志，提取姿态数据并可视化实际值与期望值的对比，掌握日志分析的基本流程和方法。

实验 26：基于PlotJuggler的日志分析实验

📝 实验简介： 学习使用PlotJuggler软件分析无人机飞行日志，通过四元数转换绘制姿态角对比曲线，掌握日志导入、自定义序列创建及图形保存等基本操作。

实验 27：自定义消息SD日志记录与读取

📝 实验简介： 使用binary_logger模块在RflySim平台上实现飞行数据的二进制日志写入与读取，熟悉PX4飞控底层运行逻辑。

实验 28：4机SIL仿真Log日志获取实验

📝 实验简介： 本实验通过RflySim工具链进行4架无人机的软件在环（SIL）仿真，自动记录并获取.ulg格式的飞行日志，用于分析飞行性能和行为，支持算法优化。

实验 29：乐迪AT9S Pro遥控器配置

📝 实验简介： 介绍乐迪AT9S Pro 12通道遥控器的配置方法，包括多旋翼模式设置、油门反向、通道映射、遥控器校准等，用于无人机飞行控制。

实验 30：福斯i6S遥控器配置

📝 实验简介： 介绍FS-i6S发射机和FS-iA6B接收机的硬件配置、功能接口、摇杆开关及状态指示灯使用方法，适用于多轴、穿越机等模型遥控学习。

实验 31：天地飞ET10遥控器配置与飞行模式设置

📝 实验简介： 介绍天地飞ET10遥控器产品特性及多旋翼无人机遥控器校准方法，包括SA-SD、SE开关和V1旋钮的通道配置，以及自稳、定高、定点三种飞行模式的切换设置

1.5.4 高阶开发实验

暂无实验案例
