CopterSim — 载具运动仿真器


CopterSim 是 RflySim 工具链中的核心运动仿真软件。它一方面负责载具动力学模型的加载与运行,另一方面承担整套系统中的通信枢纽角色,将 PX4 / APM、RflySim3D、QGroundControl、Python / Simulink 控制程序等组件连接成一个完整的闭环仿真系统。

如果把 RflySim 工具链理解为一条研发链路,那么 CopterSim 主要负责两件事:

  1. 让载具“按真实动力学”运动起来。
  2. 让不同控制器、显示器和外部程序“按统一接口”协同起来。

CopterSim 是什么

软件定位

CopterSim 不是单纯的三维显示软件,也不是单纯的飞控软件,而是介于二者之间的运动仿真核心。它的典型定位如下:

角色 说明
运动仿真器 根据载具模型、控制输入和环境参数计算实时运动状态
通信枢纽 与 PX4 / APM、RflySim3D、QGC、Python / Simulink 之间做数据交换
模型承载器 支持内置模型、DLL 模型、XML 模型等多种接入方式
闭环验证平台 支撑 SIL、SITL、HITL、多机仿真和虚实结合等实验

核心能力

1. 载具运动仿真

  • 根据设定的载具动力学参数直接计算模型并运行仿真。
  • 支持导入不同载具的 DLL 动力学模型,可由 Simulink 自动代码生成或由 C++ 直接编写。
  • 支持多旋翼、固定翼、复合翼、无人车、拖车等不同类型载具。

2. 通信中转

通信路径 方式 说明
CopterSim ↔ PX4 / APM 串口 / TCP / UDP MAVLink 双向通信
CopterSim → RflySim3D UDP 结构体 发送位姿、电机状态、真值等信息
CopterSim ↔ Python / Simulink UDP 控制输入与状态回传
CopterSim → QGroundControl UDP 转发 MAVLink 遥测消息
CopterSim ↔ 多机 / 分布式节点 UDP / 结构体广播 多机联机与集群仿真

安装位置与可执行文件

CopterSim 默认安装在 [安装目录]\CopterSim 目录下,通常为 E:\PX4PSP\CopterSim。常用可执行文件如下:

文件 说明
CopterSim.exe 带 GUI 的日常使用版本,适合调试和单机实验
CopterSimNoUI.exe 无界面版本,适合命令行调用、批量启动和大规模多机仿真

支持平台: Windows / Linux

版本体系

功能 免费版 完整版 定制版
无人机数量上限 8架 无限制 无限制
PX4_HITL(硬件在环)
PX4_SITL(标准软件在环)
PX4_SITL_RFLY(RFly 软件在环)
Simulink&DLL_SIL(模型在环)
PX4_HITL_NET(网络硬件在环)
APM_SITL_NET(APM 软件在环)
PX4_SIH 系列
EXT_HITL_COM / EXT_SIM_NET
波特率 / GPS 坐标自定义
多机联机(非首架)
Redis 通信模式
自定义 LOGO

版本识别方式: CopterSim 窗口标题栏会显示版本名,例如 CopterSim Full v4.13


快速上手

最常见的使用链路

对于大多数用户,CopterSim 的工作链路可以简化理解为:

graph LR
    PX4[PX4 / APM] --> CS[CopterSim]
    CS --> R3D[RflySim3D]
    CS --> QGC[QGroundControl]
    PY[Python / Simulink / ROS] --> CS
    CS --> PY

什么时候选哪种方式

目标 推荐方式
先把整套链路跑起来 CopterSim.exe + GUI
做大量重复实验或多机实验 CopterSimNoUI.exe + CLI
无真实飞控,做快速调试 PX4_SITL / PX4_SITL_RFLY
已有真实 Pixhawk,想做闭环验证 PX4_HITL
不接飞控,只验证模型本身 Simulink&DLL_SIL

建议的第一次阅读顺序

  1. 先看“仿真模式”,明确自己要做 HITL、SITL 还是 SIL。
  2. 再看“GUI 与日常使用”或“CLI 与批量运行”。
  3. 需要接外部程序时,再看“通信模式”。
  4. 需要更换模型时,再看“飞行模型与模型导入”。

系统组成与工作链路

分布式架构设计

RflySim 采用分布式仿真架构,CopterSim 与三维引擎 RflySim3D 运行在不同进程中:

  • CopterSim:负责运动仿真与通信中转,偏 CPU 密集型。
  • RflySim3D:负责三维可视化渲染与视觉传感器数据生成,偏 GPU 密集型。

alt text

这种架构的直接好处是:

  1. 三维渲染和运动计算解耦,降低单模块负担。
  2. 支持将 CopterSim 与 RflySim3D 分别部署到不同计算机。
  3. 运动模型可以独立开发,再通过 DLL 接入。
  4. 更适合大规模、多机和分布式实验。

数据交互路径

组件 协议 端口(n 号载具) 数据方向
PX4 SITL TCP 4560 + (n-1) 双向 MAVLink
RflySim3D UDP 结构体广播 CopterSim → 3D
Python / Simulink 控制 UDP 20100 + (n-1)×2(发) / 20101 + (n-1)×2(收) 双向
Python / Simulink 真值 UDP 30100 + (n-1)×2(发) / 30101 + (n-1)×2(收) 双向
QGroundControl UDP 14550 CopterSim → QGC

与飞控的 HITL 消息交互

在 HITL 场景下,CopterSim 与 PX4 之间的关键 MAVLink 消息如下:

消息 方向 参数描述 频率
HIL_ACTUATOR_CONTROLS PX4 → CopterSim 16 维电机控制信号(浮点 -1~1 ≥200Hz
HEARTBEAT PX4 → CopterSim 心跳包与连接状态监测 1Hz
HIL_SENSOR CopterSim → PX4 IMU / 磁力计 / 气压计等数据 ≥250Hz
HIL_GPS CopterSim → PX4 GNSS 卫星定位数据 ≥10Hz

解锁状态

仅当飞控进入解锁状态时,HIL_ACTUATOR_CONTROLS 中的控制指令才会真正作用于载具模型。


仿真模式

模式总表

CopterSim 通过 GUI 下拉框或 CLI argv[5] 选择仿真模式:

名称 说明 版本要求
0 PX4_HITL PX4 硬件在环,通过串口连接 Pixhawk 飞控 全部
1 PX4_SITL PX4 标准软件在环,通过 TCP 连接 PX4 SITL 全部
2 PX4_SITL_RFLY PX4 RFly 软件在环,通过 UDP 连接 RflySim 定制 PX4 全部
3 Simulink&DLL_SIL 模型在环,不连接飞控,纯模型仿真 全部
4 PX4_HITL_NET 网络硬件在环,通过网络 UDP 连接飞控 全部
5 EXT_HITL_COM 扩展硬件在环,通过 MAVLink 串口连接外部飞控 完整版+
6 EXT_SIM_NET 扩展网络仿真,通过网络连接外部仿真系统 完整版+
7 APM_SITL_NET APM 软件在环,连接 ArduPilot SITL 完整版+
8 PX4_SIH_COM PX4 SIH 串口模式 完整版+
9 PX4_SIH_NET PX4 SIH 网络模式 完整版+
10 PX4_SIH_SITL PX4 SIH 软件在环 完整版+
11 PX4_SIH_FLY PX4 SIH RFly 模式 完整版+

四类最常见场景

1. HITL(硬件在环)

  • PX4 运行在真实 Pixhawk 硬件上。
  • CopterSim 通过串口或网络与真实飞控通信。
  • 适合做真实飞控接口验证和更接近实机的闭环测试。

2. SITL(软件在环)

  • PX4 运行在 PC 端,例如 WinWSL 或 Docker。
  • CopterSim 通过 TCP / UDP 与飞控软件通信。
  • 无需真实飞控硬件,适合快速调试。

3. SIL(模型在环)

  • 不接飞控,CopterSim 直接加载 DLL 模型运行。
  • 适合做纯模型验证、控制器原型验证和高效率批量实验。

4. SIH(Simulation-in-Hardware)

  • 在飞控固件内部运行仿真模型和控制器。
  • 更偏飞控侧的内置仿真验证。

模式选型建议

如果你要做什么 推荐模式
先熟悉链路并快速调试 PX4_SITLPX4_SITL_RFLY
接真实飞控做闭环验证 PX4_HITL
只验证模型或控制器 Simulink&DLL_SIL
接 ArduPilot APM_SITL_NET
做更深的飞控内部仿真 PX4_SIH_*

APM 模式切换

在 CopterSim 上一级目录或 %PSP_PATH% 下放置 isUseAPM.txt(内容为 1),可自动切换到 APM_SITL_NET 模式。


通信模式

通信模式总表

通信模式决定 CopterSim 与外部程序之间的数据传输方式,通过 GUI「通信模式」下拉框或 CLI argv[12] 选择:

名称 说明 版本要求
0 UDP_Full 完整 UDP 模式,发送 SOut2Simulator 结构体(168 字节) 全部
1 UDP_Simple 简化 UDP 模式,发送 SOut2SimulatorSimpleTime(112 字节) 全部
2 Mavlink_Full 完整 MAVLink 模式,适合 QGC 和 SDK 控制 全部
3 Mavlink_Simple 简化 MAVLink 模式 全部
4 Mavlink_NoSend 只接收不主动发送的 MAVLink 模式 全部
5 Mavlink_NoGPS 无 GPS 模式,适合视觉里程计或无 GPS 导航仿真 全部
6 Mavlink_Vision 视觉模式,发送视觉定位数据 全部
7 Redis_Full Redis 完整通信模式 定制版
8 Redis_Simple Redis 简化通信模式 定制版

选型建议

控制方式 推荐通信模式
Python / MAVLink 控制 Mavlink_Full
Simulink / DLL 控制 UDP_Full
无 GPS 视觉导航 Mavlink_NoGPS
大规模集群仿真 UDP_Simple

核心数据结构

完整模式 UDP_Full

编码: 4i24f7d
字段: checksum(123456789), copterID, vehicleType, reserv,
      VelE[3], AngEuler[3], AngQuatern[4], MotorRPMS[8],
      AccB[3], RateB[3], runnedTime, PosE[3], PosGPS[3]

简化模式 UDP_Simple

编码: 6i14f4d
字段: checkSum(1234567891), copterID, vehicleType, PosGpsInt[3],
      MotorRPMS[8], VelE[3], AngEuler[3], PosE[3], runnedTime

GUI 与日常使用

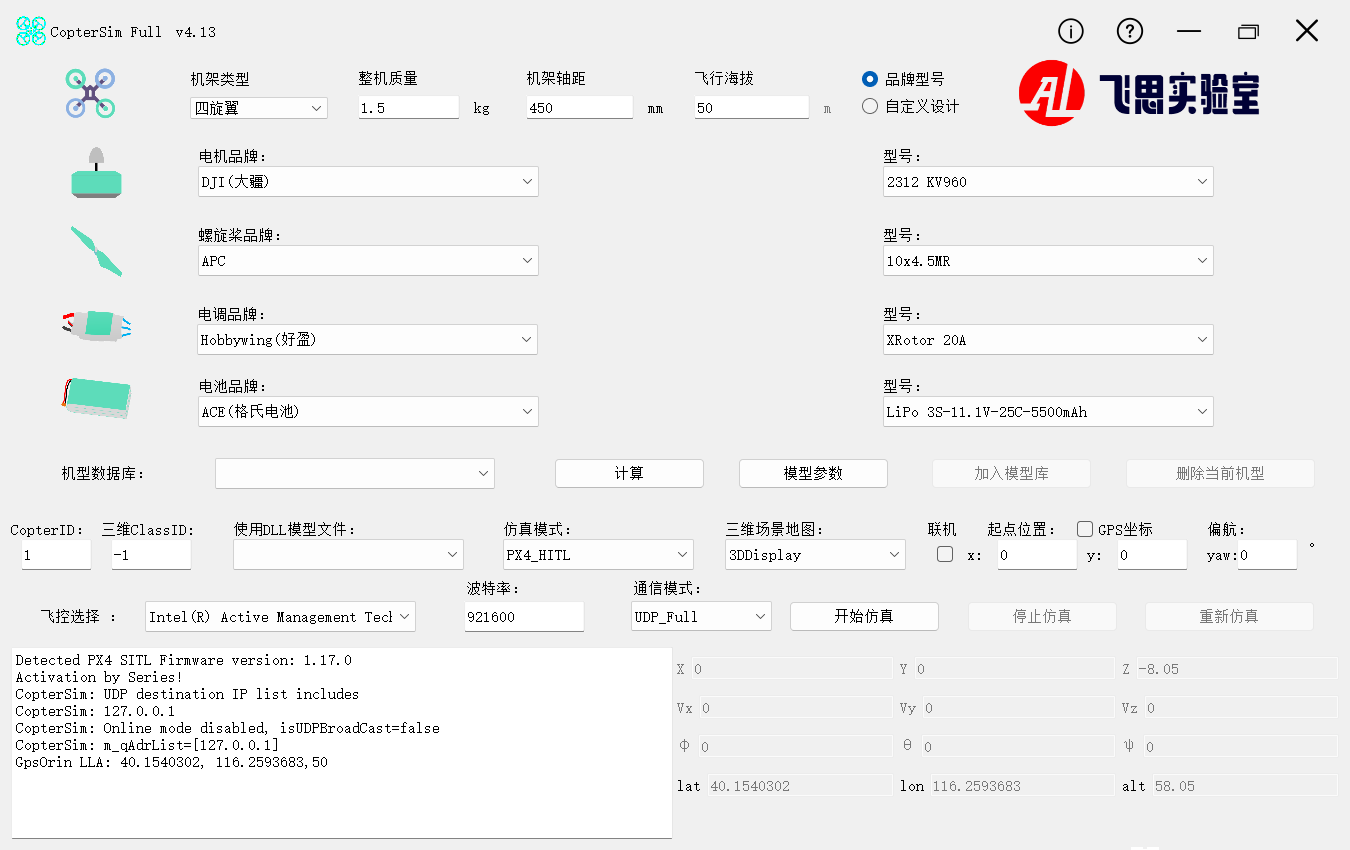

GUI 总览

CopterSim GUI 界面分为三大区域:

  1. 模型配置区
  2. 仿真控制区
  3. 状态显示区

alt text

模型配置区(上部)

该区域用于配置多旋翼载具构型和动力系统参数,适合做标准多旋翼快速建模。

机架与基本参数

参数 说明
机架类型 三旋翼 / 三轴六旋翼 / 四旋翼 / 六旋翼 / 四轴八旋翼 / 八旋翼
整机质量 单位 kg
机架轴距 单位 mm
飞行海拔 单位 m
输入模式 品牌型号 / 自定义设计

动力系统参数

  • 电机:KV 值、空载电流 / 电压、外径、内阻、最大持续电流。
  • 螺旋桨:外径、螺距、桨叶数。
  • 电调:持续电流、最大电压、内阻。
  • 电池:标称电压、容量、放电倍率、内阻。

品牌型号模式

在品牌型号模式下,选择品牌后会自动填充对应的组件参数;切换为自定义设计模式后,可手动输入全部参数。

模型数据库操作

控件 功能
机型数据库下拉框 从内置数据库 ModelData.db 中选择已有机型
确认模型参数 确认参数并启用计算
计算 计算悬停时间、油门百分比等飞行性能
加入模型库 将当前配置保存到数据库
删除当前机型 从数据库删除选中机型

仿真控制区(中部)

功能 说明
仿真模式 选择当前仿真模式
DLL / XML 模型 选择外部飞行模型,选“默认”则使用内置模型
3D 场景 选择三维显示地图 / 场景
本机 ID 设置当前 CopterSim 实例的飞机 ID
起飞位置 X / Y / Yaw
联机 启用 UDP 广播,用于多机联机或远程显示
UDP 端口 / 目标 IP 自定义远程 IP 或端口
GPS 坐标 X/Y 按经纬度解释(完整版+)
飞控选择 HITL 模式下选择 Pixhawk 串口
波特率 默认 921600(完整版+可修改)
通信模式 选择数据通信方式
开始 / 停止 / 重新仿真 仿真控制按钮

状态显示区(底部)

  • 左侧:日志窗口,显示运行日志、连接状态和错误信息。
  • 右侧:实时状态显示,包括位置、速度、姿态和 GPS。
  • 底部状态栏:SimHz / SensorHz / PwmHz / PosHz / OffHz / OdoHz 等频率监控。

模型数据库与 FlyEval

CopterSim 内置多旋翼组件数据库 ModelData.db,包含电机、螺旋桨、电调、电池等常用组件参数。

此外,RflySim 团队还提供在线评估工具 FlyEvalhttps://flyeval.com

可用于:

  • 快速选型与性能评估;
  • 自动计算整机模型参数;
  • 导出兼容 Simulink 和 CopterSim 的配置文件。

CLI 与批量运行

命令行语法

CopterSim 支持通过命令行参数启动,基本语法为:

CopterSim.exe <argv1> <argv2> ... <argv16>

实际使用中通常前 11 个参数最关键,其余参数用于附加模式与扩展设置。

参数列表

参数 名称 说明 格式 / 取值
argv[1] isAutoStart 自动启动 0=手动, 1=自动, >1=自动+保实时
argv[2] copterID 无人机 ID 数字
argv[3] uavType 无人机类型 0=X 型四旋翼, 1=+ 型四旋翼
argv[4] model 飞行模型 0=默认, DLL 文件名, XML 文件名
argv[5] simMode 仿真模式 数字或字符串名称
argv[6] mapName 地图名称 字符串或数字索引
argv[7] udp UDP 广播设置 0, 1, IP 列表, json
argv[8] posX 起始 X 坐标(m) 单机为数字,多机为分号分隔
argv[9] posY 起始 Y 坐标(m) 同上
argv[10] yaw 起始偏航角(°) 同上
argv[11] com 串口 COM3, 3, COM3:115200, 0=自动
argv[12] udpMode 通信模式 数字或字符串名称
argv[13] plusMode 附加模式 扩展标志
argv[14] altRollPitch 高度 / 姿态 alt;roll;pitch
argv[15] gps 初始 GPS isPosGps;isBatLLAOrin;lat;lon;alt
argv[16] autoLog 自动日志 0=禁用, 1=启用

常见示例

# PX4 硬件在环(基础)
CopterSim.exe 1 1 0 0 0 Grasslands 1

# PX4 SITL + MAVLink 通信
CopterSim.exe 1 1 0 0 2 Grasslands 1 0 0 0 1 Mavlink_Full

# 三架多机仿真
CopterSim.exe 1 3 0 0 0 Grasslands 1 0;10;20 0;10;20 0;90;180

# 完整参数示例
CopterSim.exe 1 1 0 0 1 Grasslands 1 0 0 0 COM3:115200 2 1 10;0;0 1;0;39.9;116.4;100 1

什么时候优先用 NoUI

推荐在以下场景使用 CopterSimNoUI.exe

  • 需要批量启动大量实例。
  • 需要通过 BAT / 脚本自动调起实验。
  • 不需要 GUI,只关心数据接口和运行效率。
  • 单机资源有限,希望减少额外图形界面开销。

多机与联机仿真

位置数组格式

多机仿真时,argv[8] / argv[9] / argv[10] 使用分号分隔多个值,例如:

posX: 0;10;20
posY: 0;10;20
yaw:  0;90;180

这表示三架飞机分别在不同位置、不同偏航角启动。

实例数限制

版本 最大同时实例数
免费版 8
完整版 / 定制版 无限制

批量启动方案

对于大规模多机仿真,推荐使用 CopterSimNoUI.exe 配合 BAT 脚本:

# 20 架无人机,使用 LowGPU 场景减少资源消耗
CopterSimNoUI.exe 1 20 0 0 2 LowGPU 1 ...

资源优化

NoUI + LowGPU 是大规模实验中最常见的组合,可显著降低 CPU 与 GPU 占用。

UDP 广播与网络通信

  • 本地广播argv[7]=1,自动添加 127.0.0.1
  • 指定目标 IPargv[7]=IP地址,多个 IP 之间用分号分隔。
  • JSON 配置argv[7]=json,使用 external\json\Config.json,仅 PX4_SITL_RFLY 模式支持。

适合多机的通信建议

场景 建议
少量多机联调 GUI + UDP_Full / Mavlink_Full
大量多机 NoUI + UDP_Simple
多节点网络实验 配置目标 IP 或 JSON 广播

飞行模型与配置方式

三种模型加载方式

方式 说明
内置默认模型 使用内置四旋翼动力学模型,参数由 GUI 配置
DLL 自定义模型 加载外部 DLL / SO 模型文件
XML 配置模型 通过 XML 定义模型物理参数

内置默认模型

适合标准多旋翼快速建模,用户只需要在 GUI 中配置机架、动力系统和环境参数即可。

DLL 自定义模型

DLL 模型由 Simulink 自动代码生成或 C++ 直接编写,默认存放在:

[安装目录]\CopterSim\external\model\

常见内置 DLL 模型如下:

文件名 用途
FixWingModel 固定翼模型
CarAckerman 阿克曼转向小车
CarR1Diff 差速小车
CarNoCtrl 无控小车
MulticopterNoCtrl 无控多旋翼
MulticopterNOpx4 无飞控多旋翼
CopterSILVelCtrl 速度控制多旋翼 SIL
MultSILSwarm 多机集群 SIL
Trailer 拖车模型
Exp1_MinModelTemp 最小模型模板
Exp2_MaxModelTemp 最大模型模板

XML 配置文件

XML 模型配置文件默认存放在:

[安装目录]\CopterSim\external\XML\

主要参数组如下:

参数组 包含字段
ModelInfo 质量、重力加速度、转动惯量、机身半径、推力系数、力矩系数、电机响应时间、空气阻力系数等
HoverInfo 悬停时间、油门百分比、电机电流 / 转速 / 功率、能量效率
FrameInfo 旋翼数、机臂数、构型、噪声水平
ClassID 3D 模型 ClassID(-1=自动

模型开发与导入流程

开发流程概述

alt text

自定义模型接入 CopterSim 的常见流程为:

Simulink 建模 → 自动代码生成 → C++ 代码编译 → DLL 文件 → 导入 CopterSim

RflySim 提供标准 Simulink 建模模板,核心接口包括:

通道名称 方向 说明
inPWMs 输入 来自自驾仪的电机控制输入
TerrainIn15d 输入 来自 CopterSim 或三维仿真器的地形数据
HILSensor30d 输出 反馈给自驾仪的传感器数据
HILGPS30d 输出 反馈给自驾仪的 GNSS 定位数据
VehicleInfo60d 输出 发送至三维仿真器的仿真状态

辅助扩展接口包括:

通道名称 说明
inCollision20d 三维仿真器碰撞反馈
inSIL28d 外部控制与故障触发信号
inCopterData 飞控解锁状态、机型等标志位
outCopterData 模型关键状态输出,可写日志
ExtToPX4 模型侧数据直接发送到自驾仪
ExtToUE4 向三维仿真器发送触发信号

接口一致性

开发模型时必须严格遵守接口名称和通信规则,否则 CopterSim 无法正确识别和驱动模型。

DLL 编译与导入步骤

  1. 在 Simulink 中完成模型开发并接入标准接口。
  2. 使用 Simulink Coder 生成 C / C++ 代码。
  3. 编译生成 DLL(Windows)或 SO(Linux)。
  4. 将生成文件放入 external\model\
  5. 启动 CopterSim,在模型选择区加载对应模型。

详细操作可参考:

多旋翼免 DLL

对于标准多旋翼载具,很多情况下可以直接通过 GUI 参数配置生成模型,不必单独开发 DLL。

综合模型方案

除了“运动模型 + PX4 控制器”的标准模式外,RflySim 还支持综合模型方案:

  • 在 Simulink 运动模型内部直接集成控制算法。
  • 生成的 DLL 自身具备控制能力,不再依赖 PX4。
  • 更适合大规模集群仿真和强化学习加速训练。

典型载具建模要点

alt text

载具类型 控制输入 建模要点 参考例程
多旋翼 4~8 路油门 布局、动力合成矩阵 e2_MultiModelCtrl/Readme.pdf
固定翼 油门 + 升降舵 + 副翼 + 方向舵 气动系数、协调转弯 e3_FWingModelCtrl/Readme.pdf
复合翼(VTOL) 旋翼 + 舵面双通道 悬停 / 巡航模式切换 e4_VTOLModelCtrl/Readme.pdf
差速无人车 左右轮速 轮距、滑移补偿 e6_CarR1DiffCtrl/Readme.pdf
阿克曼无人车 油门 + 转向角 前轮转向几何 e5_CarAckermanCtrl/Readme.pdf

建模理念与运动仿真框架

基于模型的设计(MBD)

CopterSim 的设计深度贯彻了基于模型的设计(MBD)思想。MBD 的核心不是“先写代码再验证”,而是先建立模型、先做仿真、先做闭环验证,再逐步走向代码生成和硬件部署。

alt text

MBD 六阶段流程

阶段 内容 CopterSim 的角色
① 建模与辨识 构建高精度动力学模型 提供模型配置与运动仿真承载
② 快速控制原型 搭建控制器原型 支撑控制器早期联调
③ 数字仿真验证 Simulink 闭环仿真 可导入 DLL 模型并运行
④ 自动代码生成 模型 → C / C++ → DLL 加载自动生成代码
⑤ 硬件在环仿真 接入真实自驾仪 作为串口 / 网络主节点
⑥ 系统集成测试 真机部署与验证 承接从仿真走向实机前的中间环节

闭环验证

CopterSim 的重要意义,不只是“能飞起来”,而是能支持从纯模型、到飞控联调、到硬件在环、再到实机迁移的连续验证链路。

统一建模框架

alt text

无人系统载具运动模型主要由三个子系统构成:

子系统 功能 关键输出
机体子系统 \(S_\text{vehi}\) 建模位置、速度、姿态和角速度的演化 位姿、速度、角速度
传感器子系统 \(S_\text{sens}\) 模拟 IMU、GPS、磁力计等传感器 传感器原始或带噪输出
三维环境子系统 \(S_\text{3d}\) 提供视觉环境、地形和传感器环境 图像、点云、地形反馈

它们与控制系统 \(S_\text{ctrl}\) 一起形成完整闭环。

机体子系统

alt text

机体子系统主要包含四个层面:

  1. 机身模块:使用六自由度刚体方程描述平移与旋转运动。
  2. 环境模块:建模大气、重力、风场、磁场和地形。
  3. 执行器模块:建模电机、螺旋桨等执行机构的静态与动态响应。
  4. 力和力矩模块:合成重力、气动力、接触力和执行器控制力。

多旋翼动力合成

对多旋翼而言,各螺旋桨的拉力和反扭矩通过控制效率矩阵合成为总拉力和三轴力矩,矩阵由旋翼数量、分布位置和旋向共同决定。

传感器子系统

传感器建模通常分为三层:

  1. 理想数据层:从真值状态中提取理想传感器输出。
  2. 产品特性层:叠加噪声、漂移和校准误差。
  3. 接口封装层:按 MAVLink 等协议封装后发送给飞控。

在 HITL 模式下,CopterSim 通过 HIL_SENSORHIL_GPS 消息将传感器数据发送给 PX4。


性能调优与故障排查

常见问题与解决方案

问题 可能原因 解决方案
串口连接失败 COM 口被占用或格式错误 检查设备管理器,确认串口号和波特率
EKF 崩溃重启 飞控 EKF 初始化异常 重新上电飞控,必要时重新插拔设备
心跳包丢失 飞控未正常响应 MAVLink 检查串口、固件和连接状态
仿真频率低(<100Hz) 系统性能不足 优先改用 NoUI,关闭后台负载
免费版功能受限 版本限制 切换到完整版或定制版
GPS 坐标不可用 免费版不支持高级坐标设置 使用默认坐标或升级版本
飞行器抖动 模型参数不匹配或 PID 未调好 重新校准模型参数,结合 QGC 调整控制参数
SITL 启动缓慢 WSL 环境异常 确认 WSL 正常运行并关闭杀毒软件干扰
多机卡顿 渲染负载过高 使用 LowGPU 场景或分布式部署

性能优化建议

  1. 多机场景优先使用 CopterSimNoUI.exe
  2. 使用 LowGPU 或更轻量的场景降低渲染开销。
  3. 将 CopterSim 与 RflySim3D 分布到不同计算机运行。
  4. 集群实验优先使用 UDP_Simple 降低带宽占用。
  5. 大规模实验时关闭自动日志,减少磁盘 IO。

高精度定时

CopterSim 会自动使用高精度定时器并抑制系统级节能限频,以尽量保证仿真频率稳定。


文件位置与相关资源

常用目录

安装目录        %PSP_PATH%\CopterSim\
模型目录        %PSP_PATH%\CopterSim\external\model\
XML配置         %PSP_PATH%\CopterSim\external\XML\
地图文件        %PSP_PATH%\CopterSim\external\map\
JSON配置        %PSP_PATH%\CopterSim\external\json\
日志文件        %PSP_PATH%\CopterSim\Log\
模型数据库      %PSP_PATH%\CopterSim\ModelData.db

相关文档建议继续阅读


说明:本页重点重构为“先理解定位,再掌握模式与操作,最后深入模型和原理”的阅读顺序。若你的目标是实际跑实验,建议优先关注“仿真模式”“通信模式”“GUI 与 CLI”“多机与模型导入”四部分。
