RGB_LED 模块文档¶

所属工具箱：Sensors and Actuators

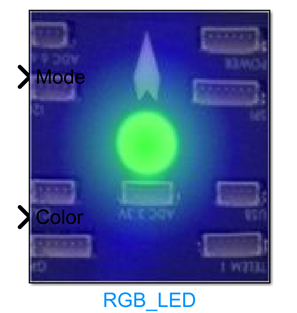

RGB_LED 模块外观

简介¶

一句话描述：该模块用于控制无人机载RGB LED灯的闪烁模式与发光颜色，为仿真系统提供状态可视化指示功能。

该模块属于RflySim工具链的Sensors and Actuators接口库，可对接PX4飞控与仿真系统的外设驱动逻辑，在Simulink用户自定义控制算法中实现对RGB LED状态的灵活配置。模块支持多种预设闪烁模式和多档位颜色选择，可通过枚举类型输入直接指定参数，便于开发者快速调用。

该模块的状态输出会同步传递给CopterSim和RflySim3D渲染引擎，最终在三维仿真场景中直观呈现无人机的LED状态，典型使用场景包括无人机飞行状态指示、飞控模式切换提示、自定义告警提示等开发调试场景，可帮助开发者在仿真过程中直观观测无人机当前工作状态。

端口说明¶

输入端口（Inputs）¶

端口名	数据类型	维度	说明
`Mode`	`double` 或 `enumeration`	1×1	RGB LED的工作模式，对应`RGBLED_MODE_ENUM`枚举类型，输入值对应不同闪烁模式
`Color`	`double` 或 `enumeration`	1×1	RGB LED的显示颜色，对应`RGBLEDCOLOR_ENUM`枚举类型，输入值对应不同显示颜色

输出端口（Outputs）¶

本模块无输出端口。

参数配置（Parameters）¶

双击模块打开的 Mask 对话框中可配置以下参数：

参数名	类型	默认值	可选值/范围	说明
`CopterID`	`int`	`1`	`1~255`	目标无人机的ID，用于指定需要控制RGB LED的无人机[待确认]

参数设置说明¶

`CopterID`¶

该参数用于指定需要控制RGB LED的无人机编号，在多无人机仿真场景中，只有ID与该参数匹配的无人机会接收并执行本模块输出的RGB LED控制指令。

Mode可选值说明¶

输入的模式参数可选枚举值对应功能：

MODE_OFF: 关闭RGB LED
MODE_ON: 常亮模式
MODE_BLINK_SLOW: 慢速闪烁模式
MODE_BLINK_NORMAL: 正常速度闪烁模式
MODE_BLINK_FAST: 快速闪烁模式
MODE_BREATHE: 呼吸灯模式
MODE_PATTERN: 自定义图案模式

Color可选值说明¶

输入的颜色参数可选枚举值：

COLOR_OFF: 关闭显示
COLOR_RED: 红色
COLOR_YELLOW: 黄色
COLOR_PURPLE: 紫色
COLOR_GREEN: 绿色
COLOR_BLUE: 蓝色
COLOR_WHITE: 白色
COLOR_AMBER: 琥珀色
COLOR_DIM_RED: 暗红色
COLOR_DIM_YELLOW: 暗黄色
COLOR_DIM_PURPLE: 暗紫色
COLOR_DIM_GREEN: 暗绿色
COLOR_DIM_BLUE: 暗蓝色
COLOR_DIM_WHITE: 暗白色
COLOR_DIM_AMBER: 暗琥珀色

可以在MATLAB命令行窗口输入enumeration('RGBLEDCOLOR_ENUM')查看所有有效颜色枚举，输入enumeration('RGBLED_MODE_ENUM')查看所有有效模式枚举。

模块特性（Block Characteristics）¶

特性项	值
支持的数据类型	`double`、`single`、枚举类型
直接馈通（Direct Feedthrough）	是
采样时间	继承
代码生成支持	否

数据通信协议¶

本模块不涉及网络通信。

使用示例¶

相关使用示例请参考以下路径：

[RflySim安装路径]/RflySimAPIs/5.RflySimFlyCtrl/0.ApiExps/4.PSPOfficialExps/Readme.pdf

请在上述路径中查看 Readme.pdf 获取完整的示例说明与操作步骤。

注意事项与常见问题¶

初始化顺序：该模块依赖飞控底层硬件驱动完成初始化，需保证仿真启动后飞控板载外设初始化完成后再发送RGB LED控制指令，未完成初始化时发送的控制指令不会生效。
枚举值输入规范：输入端口的模式和颜色仅支持对应枚举类型RGBLED_MODE_ENUM和RGBLED_COLOR_ENUM的合法成员值，输入自定义数值或字符串会导致控制失效，可在MATLAB命令行执行enumeration('RGBLED_MODE_ENUM')和enumeration('RGBLED_COLOR_ENUM')查询所有合法有效值。
模式参数适配：当选择MODE_PATTERN自定义模式时，需要额外通过输入端口传入自定义闪烁 pattern 时序参数，否则模块会默认使用熄灭模式输出。
仿真环境匹配：该模块仅适配PX4飞控固件的板载RGB LED外设仿真，自定义RTL飞控或其他固件需要提前适配对应驱动接口，否则无法正常控制LED状态。
采样时间匹配：模块默认匹配飞控100Hz的外设更新频率，若自定义仿真采样率超过1000Hz，多余的控制指令不会被底层硬件响应，建议将模块输入更新频率设置在1Hz~100Hz区间。

更新日志¶

v4.1.0 (2024-08-12): 初始发布RGB_LED模块，支持多种LED闪烁模式与颜色控制，基于枚举类型输入实现功能调用
