QGroundControl¶

QGroundControl 是 RflySim 工具链默认采用的地面站软件，主要负责任务规划、状态监控、参数配置和飞行模式切换。在整套系统中，它连接的是“操作员”和“飞控”，而不是动力学解算或三维渲染本身。

软件定位¶

在 RflySim 的使用链路里，QGroundControl 最适合这样理解：

它不是仿真器
它不是三维显示软件
它不是算法执行环境
它是飞控配置、任务规划和飞行监控界面

如果 CopterSim 负责让飞行器“动起来”，RflySim3D 负责让你“看见它”，那么 QGC 负责让你“管住它”。

在 RflySim 中的角色¶

QGC 在 RflySim 里的典型职责包括：

职责	说明
状态监控	查看位置、姿态、速度、电池、模式等遥测信息
任务规划	航点规划、任务上传、任务执行
参数配置	PX4 参数调试与传感器校准
模式切换	Manual、Mission、Return、Offboard 等
固件相关操作	固件升级、设备识别、部分定制化刷写流程

对大多数用户而言，QGC 是“飞控侧入口”，而不是“整套仿真入口”。

核心软件界面预览

典型使用路径¶

SITL 链路¶

最常见的实验流程是：

启动 SimCreate 或 BAT
拉起 CopterSim + PX4 SITL + RflySim3D + QGC
在 QGC 中查看遥测和模式
完成解锁、模式切换、任务上传等操作

HITL 链路¶

在硬件在环场景中，QGC 更像真实实验中的地面站：

通过串口或网络连接 Pixhawk
查看真实飞控状态
配置 SYS_ID、传感器、任务模式等
配合 CopterSim 完成虚实结合验证

核心功能¶

实时监控¶

QGC 可以持续显示：

位置
姿态
速度
电池
GPS 状态
飞行模式

这一步在调试阶段极其重要，因为它往往是判断“问题在飞控侧还是在仿真侧”的第一观察面。

任务规划¶

对基于 PX4 的任务型实验来说，QGC 的核心价值之一就是地图航点规划。它适合：

巡线飞行
区域覆盖
航拍测绘
自动巡检
返航与失效保护验证

参数调试¶

在仿真阶段提前把参数调顺，往往能明显降低后续 HITL 和实飞风险。

飞行模式管理¶

常用模式包括：

Manual
Altitude
Position
Hold
Mission
Return
Land
Offboard

其中 Offboard 是外部算法接管控制时最常用的入口模式。

任务规划与上传¶

从 RflySim 的使用视角看，任务规划主要分三步：

1. 在地图上定义任务¶

包括：

起飞点
航点序列
高度与速度
相机或载荷触发动作

地面站航迹规划任务

2. 上传给飞控¶

这一步通过 MAVLink 完成。对用户来说，不必记住全部消息细节，但要知道任务上传不是“画完就结束”，而是一个有确认和校验的过程。

3. 启动任务并观察执行¶

任务执行阶段要结合：

当前模式
安全约束
返航与地理围栏
实时遥测

对课程和验证型实验来说，这一步能很好地覆盖“任务系统是否按预期工作”。

通信链路¶

在 RflySim 里的典型关系¶

PX4 SITL / Pixhawk
    <-> MAVLink
QGroundControl
    <-> 用户

在完整工具链里，QGC 经常同时与以下对象形成协同：

PX4 SITL
Pixhawk
CopterSim
Python / ROS 外部控制程序

通信方式¶

常见方式包括：

UDP
TCP
串口
MAVLink 消息流

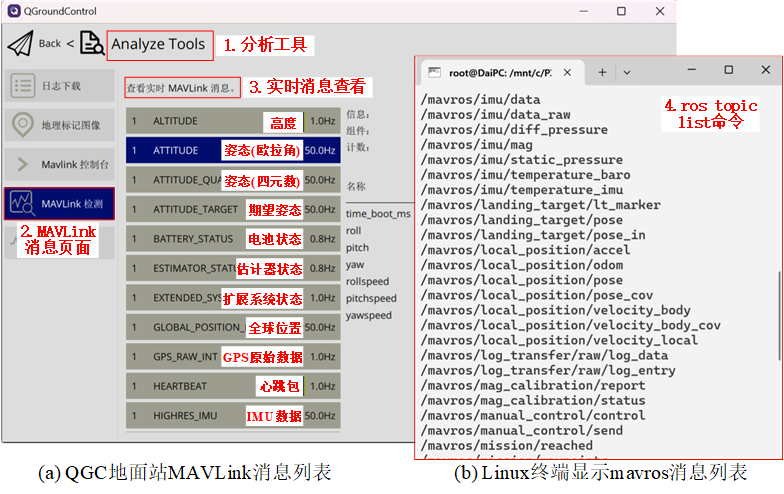

QGC MAVLink 消息

如果是仿真环境，更多是 UDP 和 MAVLink；如果是 HITL，串口链路就更重要。

对用户最有用的理解¶

判断 QGC 是否工作正常，通常只需要先看三件事：

是否连接上了正确目标
是否持续收到心跳和遥测
当前模式切换和任务上传是否正常

多机配置¶

多机仿真里，QGC 主要承担的是“识别多架飞行器并分别管理”的角色。

最关键的参数¶

SYS_ID 必须唯一。

如果多台 Pixhawk 或多套飞控链路编号冲突，后续的：

遥测显示
任务分发
模式切换
参数修改

都会出现混乱。

使用建议¶

多机前先规划好 ID 规则
先让每架载具能被单独识别
再考虑批量任务和集群显示

在 RflySim 中的使用建议¶

先分清责任边界¶

很多新手会把问题都归到 QGC 上，但实际上：

看不到飞机通常不是 QGC 的问题
没图像也不是 QGC 的问题
动力学不稳定也通常不是 QGC 的问题

QGC 更适合用于确认：

飞控是否在线
当前模式是否正确
参数是否配置成功
任务是否上传和执行成功

对 Offboard 的理解¶

很多外部控制实验并不在 QGC 里直接控制，而是：

用 QGC 解锁并切到合适模式
由 Python / ROS / Simulink 程序接管控制

这时 QGC 更像状态监控和安全入口，而不是主控制器。

定制版 QGC¶

RflySim 的 QGC 链路还包含若干定制能力，例如：

共享内存图像相关功能
固件下载与刷写定制项
与 RflySim 工具链更紧密的接口协同

所以这里不能把它只当作“原版 QGroundControl 教程”来看。

常见问题¶

问题	更可能的原因	处理思路
QGC 连不上仿真	PX4 / MAVLink 链路没起来	先检查 SITL 或飞控端心跳
多机只识别一架	`SYS_ID` 冲突	先统一规划编号
任务传不上去	当前飞控状态或任务内容异常	先做简单任务上传验证
参数改了没效果	参数未真正下发或需重启生效	结合飞控状态确认
图像功能异常	不是普通 QGC 功能问题，可能是定制链路问题	回到对应例程或接口链路排查
