深度转点云可视化

1. 功能概述

1.1 支持的功能操作

传感器输出

深度转点云传感器将视场内的深度信息（距离值）转换为三维点云数据输出，支持实时生成可视化点云。

原理是基于相机的内参矩阵(焦距和光心)，将深度图 (u, v, d) 转换为点云 (X, Y, Z)：

$$ X = \frac{(u - c_x) \cdot Z}{f_x}\

Y = \frac{(v - c_y) \cdot Z}{f_y}\

Z = \text{深度值} $$

其中：
- (u, v) 是图像像素坐标。
- d 是深度值。
- (f_x, f_y) 是焦距。
- (c_x, c_y) 是光心。

  具体原理可参见：From depth map to point cloud. How to convert a RGBD image to points… | by yodayoda | Map for Robots | Medium

应用场景

3D 环境重建：通过深度图生成三维点云，用于重建真实场景的三维模型。
无人机避障：使用点云数据检测障碍物位置，实现路径规划与导航。
SLAM（同步定位与建图）：深度传感器与点云数据结合，可用于实时构建地图并进行定位。
机器人或无人机检测与交互：将点云信息用于物体识别和精确定位。

1.2 使用示例

配置文件添加传感器 以下是配置文件 Config.json 的示例代码，用于添加 RGB 图像传感器：

{
    "VisionSensors":[
        {
            "SeqID":0, //视觉传感器序号0 1 2 3 ...排序。如果填0，则自动递增排序。
            "TypeID":7, //深度转点云
            "TargetCopter":1, //传感器绑定的CopterID号
            "TargetMountType":0, //固定飞机几何中心
            "DataWidth":1024, //图像像素长度
            "DataHeight":1024,//图像像素宽度
            "DataCheckFreq":10,//图像检查更新频率
            "SendProtocol":[1,0,0,0,0,0,0,0],
            "CameraFOV":120, //视觉传感器的FOV视场角，和焦距呈现一定数值关系，能间接修改焦距。
            "EularOrQuat":0, //使用欧拉角SensorAngEular还是四元数SensorAngQuat来设置视觉传感器姿态，默认使用0欧拉角。
            "SensorPosXYZ":[0,0,-0.3], //视觉传感器的安装位置，和TargetMountType对应偏移中心，单位米
            "SensorAngQuat":[0,0,0,0], // 视觉传感器的安装姿态，用四元数方式表示
            "SensorAngEular":[0,0,0],// 视觉传感器的安装姿态，用欧拉角方式表示，单位弧度
            "otherParams":[100,8,0,0,0,0,0,0,0,0,0,0,0,0,0,0] //深度，步长,其余为预留位
        }
    ]
}

Python 调用传感器接口 取图显示相关代码：

vis = VisionCaptureApi.VisionCaptureApi() # 创建一个视觉传感器实例
vis.jsonLoad() # 加载Config.json中的传感器配置文件
isSuss = vis.sendReqToUE4() # 向RflySim3D发送取图请求
vis.startImgCap() # 开启取图
vis.hasData[i] # 图片i数据是否更新
vis.Img[i] # 图片i数据

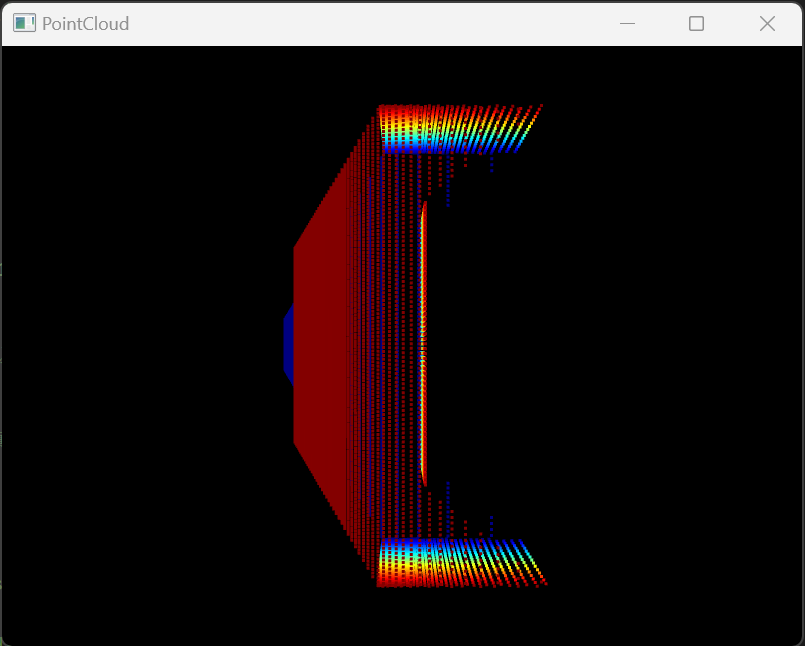

show3d.CreatShow(0)#创建点云显示窗口
show3d.UpdateShow(vis.Img[0])#更新点云

实时更新相机参数（位置、焦距、角度、装载飞机和形式）：

vs = vis.VisSensor[0] #获取第0号相机基本参数
# 修改其中的可变部分，只修改需要改变的部分即可
vs.TargetCopter=1  #修改视角绑定的飞机ID
vs.TargetMountType=0  # 修改视角绑定类型，固连飞机还是地面
vs.CameraFOV=90   # 修改视角的视场角（焦距），可以模拟对焦相机
vs.SensorPosXYZ=[0.3,-0.15,0]  # 修改相机的位置，可以调整相机初始位置
vs.SensorAngEular=[0,0,0]  # 修改相机的姿态，可以模拟云台转动
vis.sendUpdateUEImage(vs) # 发送更新数据

例程链接

示例工程：8.RflySimVision\0.ApiExps\1-UsageAPI\3.PointCloudAPI\4.DepthPointCloudDemo

1.3 现实中的深度转点云传感器

硬件示例
- Obtaining Point Cloud from Depth Images with Intel RealSense D-435 Camera | by Mustafa Böyük | Medium

2. 传感器配置

2.1 传感器安装

参数名称	取值范围	含义
TargetMountType	0: 固定载具上（相对几何中心）；1: 固定载具上（相对底部中心）；2: 固定地面上（监控）；3：相对地面坐标系的吊舱相机，固定飞机上，但相机姿态不随飞机变化（地面坐标系）；4：将传感器附加到另外一个传感器上	决定传感器的所属载体对象及安装方式。
TargetCopter	目标传感器ID（默认为0）或目标实体对象 ID (默认 1）	决定传感器安装方式后，选择目标测量对象ID。传感器固定在载具或地面上时，该值对应目标载具或其它实体对象的CopterID；传感器固定在其它传感器上时，该值对应目标传感器SeqID。
SensorPosXYZ	[x, y, z] (单位：米)	相对于传感器所属载体对象的安装位置。
EulerOrQuat	0: 欧拉角；1: 四元数	选择安装姿态的表示方式。
SensorAngEular	[roll, pitch, yaw] (弧度)	安装姿态，欧拉角方式表示。
SensorAngQuat	[q0, q1, q2, q3]	安装姿态，四元数方式表示。

2.2 网络通信配置

参数名称	取值范围	含义
SendProtocol	[mode, IP, port, …]	配置数据传输协议，支持共享内存和 UDP。
SendProtocol[0]	0: 共享内存；1: UDP 压缩传输	选择传输方式。
SendProtocol[5]	端口号	数据传输的目标端口号。

2.3 传感器技术规格

技术参数	配置值	说明
SeqID	0	每个传感器在 RflySim3D 内的唯一编号。若设为0，将自动确认序号并递增排序
TypeID	7	传感器类型，深度转点云传感器。
DataHeight	1024	点的数量 = `DataWidth × DataHeight`。点云数据的密度与深度图分辨率直接相关，分辨率越高，点云越密集。
DataWidth	1024	点的数量 = `DataWidth × DataHeight`。点云数据的密度与深度图分辨率直接相关，分辨率越高，点云越密集。
DataCheckFreq	10 Hz	数据刷新频率，默认 10Hz，最大支持取决于RflySim3D刷新率。
CameraFOV	120°	测量视场角（默认为120），单位：度。FOV 越大，点云覆盖的范围越广，但点间的间距也可能变大（即空间分辨率降低）。
otherParams[0]	100	深度范围：限制点云生成的有效深度，超出范围的点将被裁剪。深度范围为 `100` 米，意味着点云中只能表示 0 到 100 米的点。
otherParams[1]	8	步长：决定生成点云的稀疏程度，步长越大，点云越稀疏。步长为 `8`：表示每隔 8 个像素生成一个点，点云稀疏度增加，计算量减少。
