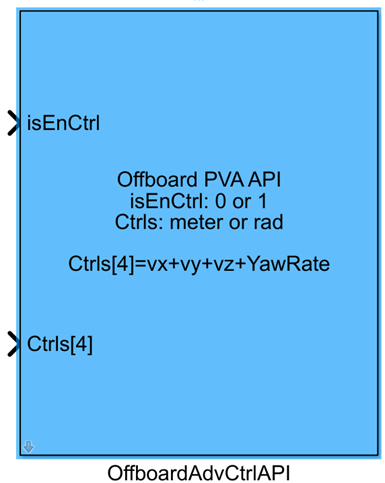

OffboardAdvCtrlAPI—Offboard模式高级控制模块

image-20240807162657239

功能	可使能载具进入Offboard模式，通过发送的指令(可以是：x、y、z、vx、vy、vz、ax、ay、az、yaw、yawrate)控制载具在Offboard模式下运动。
参数

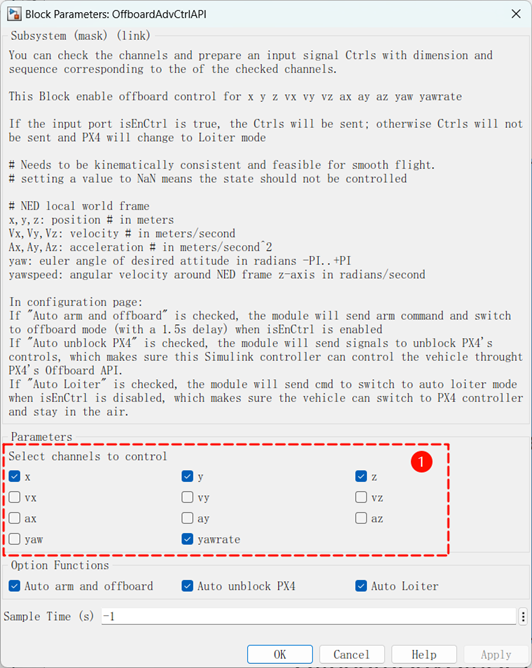

控制通道选择区域①	控制通道选择区域可以根据个人需求自定义选择不同的Offboard模式的控制指令。
功能选择区域	若勾选Auto arm，当isEnCtrl端口输入为true时，模块将发送解锁指令。
	若勾选Auto block PX4，则模块将发送信号屏蔽PX4的输出。当isEnCtrl接口输入为true时，将使用Simulink控制器控制载具。
	若勾选Auto Loiter，模块将发送命令解除对PX4输出的屏蔽，并切换到自动Loiter模式，当isEnCtrl接口输入为false时切换到Loiter模式，从而确保载具可以切换到PX4控制器并保持在空中。
Sample Time(s)	采样时间
输入
isEnCtr	当isEnCtrl端口输入为true时，则发送CtrlS[*]端口控制数据；否则不发送且PX4将进入Loiter模式。
Ctrls[*]	该模块输入*维归一化控制信号，用于Offboard模式的控制指令。
输出
使用示例	../../5.RflySimFlyCtrl/0.ApiExps/17.OffboardCtrlsAPI/Readme.pdf

Ctrls[*]具体协议如下：

NED坐标系下：

x、y、z：位置控制（m）

Vx、Vy、Vz：速度控制（m/s）

Ax、Ay、Az：加速度控制（m/s^2）

Yaw：偏航控制（rad，范围：-pi~pi）

Yawrate：偏航速度控制（rad/s）



% 为了平稳飞行，需要保持运动学上的一致性和可行性。

% 将值设置为NaN表示不应控制状态
