红外灰度图

红外灰度图

1. 功能概述

1.1 支持的功能操作

• 传感器输出

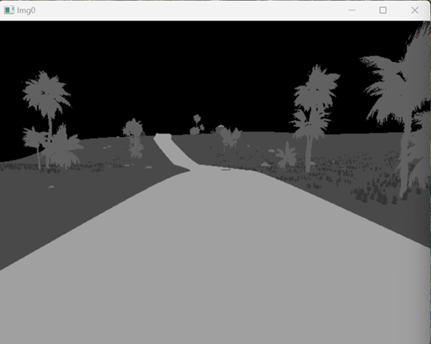

  • 支持实时获取红外灰度图像数据，用于监控、目标识别和环境分析。
• 应用场景
  • 无人机夜间侦察、救援行动。
  • 工业设备热监测与故障检测。
  • 环境热分布监测。

1.2 使用示例

配置文件添加传感器 以下是配置文件 Config.json 的示例代码，用于添加红外灰度图像传感器：

{
    "VisionSensors":[
        {
            "SeqID":0, //自动递增排序。
            "TypeID":40, //红外灰度图
            "TargetCopter":1, //传感器绑定的CopterID号，注:免费版只支持绑定1号飞机
            "TargetMountType":0, //绑定方式，0:固定飞机几何中心
            "DataWidth":640, //图像像素长度
            "DataHeight":480,//图像像素宽度
            "DataCheckFreq":30,//图像检查更新频率
            "SendProtocol":[0,0,0,0,0,0,0,0],
            "CameraFOV":90, //视觉传感器的FOV视场角，和焦距呈现一定数值关系，能间接修改焦距。
            "EularOrQuat":0, //使用欧拉角SensorAngEular还是四元数SensorAngQuat来设置视觉传感器姿态，默认使用0欧拉角。
            "SensorPosXYZ":[0.3,0,0], //视觉传感器的安装位置，和TargetMountType对应偏移中心，单位米
            "SensorAngQuat":[0,0,0,0], // 视觉传感器的安装姿态，用四元数方式表示
            "SensorAngEular":[0,0,0],// 视觉传感器的安装姿态，用欧拉角方式表示，单位弧度
            "otherParams":[0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0]
        }
    ]
}

Python 调用传感器接口 取图显示相关代码：

vis = VisionCaptureApi.VisionCaptureApi() # 创建一个视觉传感器实例
vis.jsonLoad() # 加载Config.json中的传感器配置文件
isSuss = vis.sendReqToUE4() # 向RflySim3D发送取图请求
vis.startImgCap() # 开启取图
vis.hasData[i] # 图片i数据是否更新
vis.Img[i] # 图片i数据（像素矩阵）
cv2.imshow('Img'+str(i),vis.Img[i]) # 显示图片i图像
ue.sendUE4Cmd('t.MaxFPS 30',0) # 发送指令，设置UE4最大刷新频率30Hz，同时也是取图频率

实时更新相机参数（位置、焦距、角度、装载飞机和形式）：

vs = vis.VisSensor[0] #获取第0号相机基本参数
# 修改其中的可变部分，只修改需要改变的部分即可
vs.TargetCopter=1  #修改视角绑定的飞机ID
vs.TargetMountType=0  # 修改视角绑定类型，固连飞机还是地面
vs.CameraFOV=90   # 修改视角的视场角（焦距），可以模拟对焦相机
vs.SensorPosXYZ=[0.3,-0.15,0]  # 修改相机的位置，可以调整相机初始位置
vs.SensorAngEular=[0,0,0]  # 修改相机的姿态，可以模拟云台转动
vis.sendUpdateUEImage(vs) # 发送更新数据

例程链接

• 示例工程：8.RflySimVision\0.ApiExps\1-UsageAPI\1.ImgSenorAPI\7.InfraredgrayThermalImageDemo

1.3 现实中的热力传感器

• 硬件示例
  • FLIR E8 热成像相机
  • Seek Thermal Compact PRO

---

2. 传感器配置

2.1 传感器安装

参数名称	取值范围	含义
TargetMountType	0: 固定载具几何中心；1: 固定底部；2: 固定地面	决定传感器的安装方式及相对位置。
TargetCopter	Copter ID (默认 1)	所属载具编号，默认支持 Copter 1。
SensorPosXYZ	[x, y, z] (单位：米)	相对于载具中心的安装位置。
EulerOrQuat	0: 欧拉角；1: 四元数	选择安装姿态的表示方式。
SensorAngEular	[roll, pitch, yaw] (弧度)	安装姿态，欧拉角方式表示。
SensorAngQuat	[q0, q1, q2, q3]	安装姿态，四元数方式表示。

2.2 网络通信配置

参数名称	取值范围	含义
SendProtocol	[mode, IP, port, …]	配置数据传输协议，支持共享内存和 UDP。
SendProtocol[0]	0: 共享内存；1: UDP 压缩传输	选择传输方式。
SendProtocol[5]	端口号	数据传输的目标端口号。

2.3 传感器技术规格

技术参数	配置值	说明
SeqID	0	唯一传感器序号。
TypeID	40	传感器类型，红外灰度图传感器。
DataHeight	480	图像垂直分辨率，支持 720, 1080 等常见分辨率。
DataWidth	640	图像水平分辨率，支持 1280, 1920 等常见分辨率。
DataCheckFreq	30 Hz	数据刷新频率，默认 30Hz，最大支持 200Hz。
CameraFOV	90°	图像视场角，单位：度。
otherParams	N/A	此传感器无额外参数。
